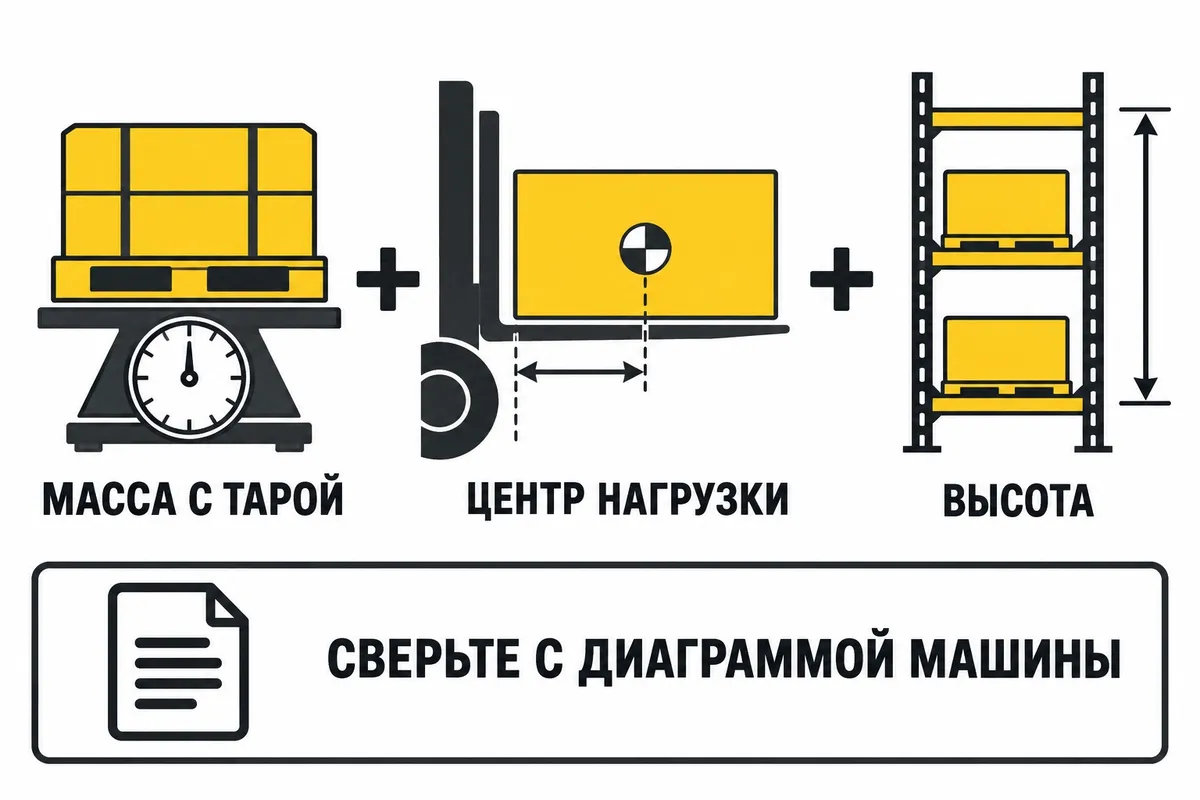

Надпись «2 000 кг» в карточке ричтрака не отвечает на вопрос, какую паллету можно поставить на верхний ярус. Для подбора нужны одновременно масса груза, его центр тяжести, высота размещения и точное исполнение машины. Если проверить только максимальную высоту подъёма, можно заказать ричтрак, который достигает нужного уровня, но не подтверждён для вашего груза на этом уровне.

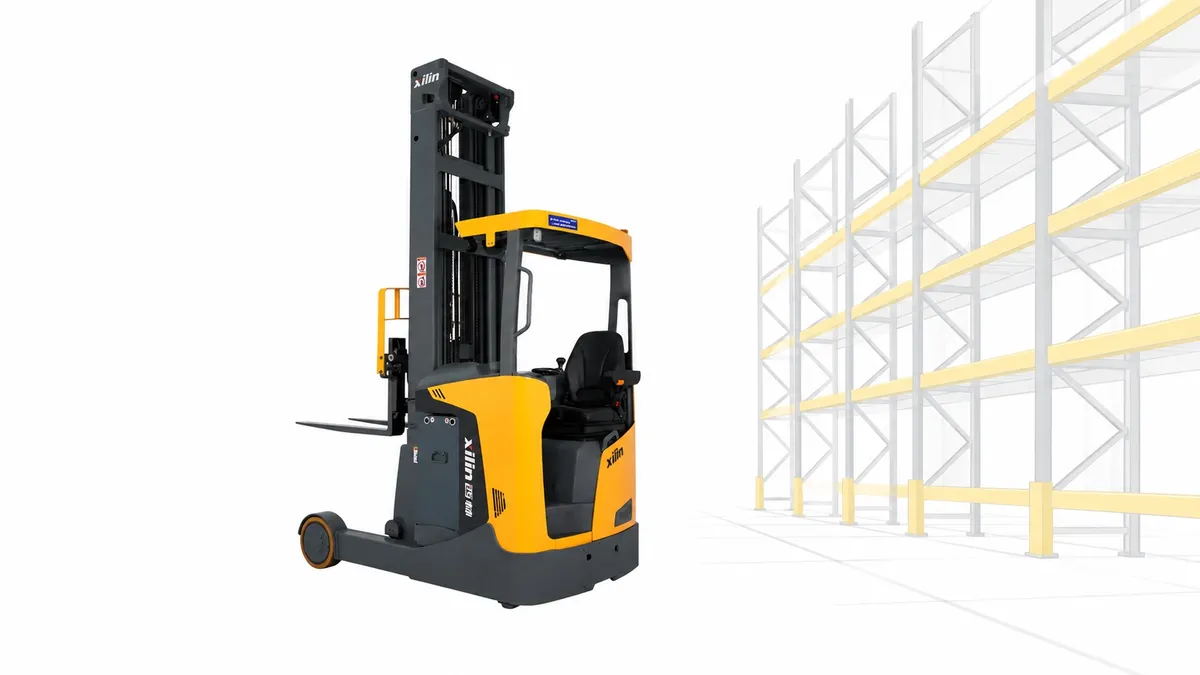

В семействе XILIN CQD20-D каталог разделяет варианты по высоте подъёма. Ниже сопоставлены три конкретные карточки. Их данные помогают подготовить запрос, однако разрешённую нагрузку на выбранной высоте подтверждают диаграммой грузоподъёмности именно поставляемого исполнения.
Три высоты и три разных габарита мачты
Для сравнения возьмём CQD20-D с подъёмом 3 000 мм, вариант на 6 200 мм и вариант на 9 500 мм. Во всех трёх карточках указаны грузоподъёмность 2 000 кг и центр нагрузки 600 мм. При этом меняются сложенная и выдвинутая высота мачты, а также свободный ход.
| Параметр | Подъём 3 000 мм | Подъём 6 200 мм | Подъём 9 500 мм |
|---|---|---|---|
| Высота сложенной мачты | 2 240 мм | 2 740 мм | 3 890 мм |
| Высота выдвинутой мачты | 3 940 мм | 7 140 мм | 10 440 мм |
| Свободный ход | 0 мм | 1 800 мм | 2 950 мм |
| Грузоподъёмность в карточке | 2 000 кг | 2 000 кг | 2 000 кг |
| Центр нагрузки в карточке | 600 мм | 600 мм | 600 мм |
Номинальная грузоподъёмность в таблице не заменяет диаграмму допустимой нагрузки на каждом уровне.

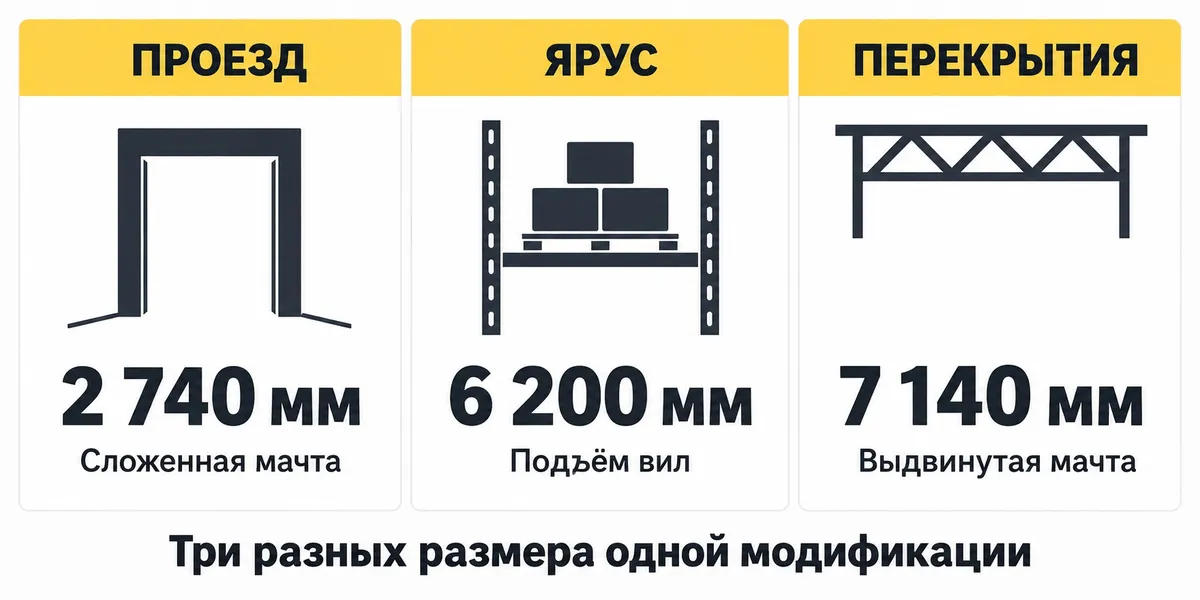

Разницу между высотой подъёма и общей высотой выдвинутой мачты нельзя игнорировать. У варианта на 6 200 мм мачта в поднятом положении достигает 7 140 мм по карточке. Даже если вилы выходят к нужной балке, над ними должно оставаться пространство для самой конструкции и груза. Проверяют потолок, фермы, трубы и другие препятствия в рабочей зоне.
Сложенная высота нужна для маршрута: дверей, ворот и переходов между зонами. Вариант с подъёмом 9 500 мм имеет сложенную мачту 3 890 мм. Увеличение высоты хранения поэтому может изменить возможность проезда ещё до начала работы со стеллажом. Не переносите габарит низкой мачты на высокую модификацию только из-за одинакового обозначения CQD20-D.
Что означает остаточная грузоподъёмность
Остаточная грузоподъёмность описывает допустимую нагрузку в конкретных условиях подъёма. На неё влияют высота, положение центра тяжести груза и установленное навесное оборудование. Этот принцип разъясняет руководство производителя по остаточной грузоподъёмности. Примеры другого производителя нельзя использовать как таблицу нагрузок XILIN.
Центр нагрузки отсчитывают от вертикальной поверхности вил до центра тяжести груза по горизонтали. Он не всегда совпадает с половиной наружной длины тары: внутри может находиться тяжёлый узел, смещённый к одному краю. Длинный короб, неравномерно загруженный поддон и дополнительное оборудование требуют отдельной проверки.
В выбранных карточках нет полной диаграммы, по которой можно подтвердить допустимую массу для каждого сочетания высоты и центра нагрузки. Поэтому в статье нет расчётной таблицы «сколько поднимет на верхнем ярусе». Получить такое подтверждение нужно до выбора исполнения, а не после доставки машины.
Какие размеры снять со стеллажа
Для каждого рабочего уровня запишите отметку опоры паллеты от пола. Отдельно укажите высоту самой паллеты с грузом и свободное пространство над ней. Высота верхней балки, отметка вил при установке и верхняя точка груза описывают разные вещи; одна фотография стеллажа с общей высотой помещения их не заменяет.
Замеряйте реальную рабочую зону. В разных рядах могут отличаться балки, защитные элементы и препятствия под потолком. Если склад планируют перестроить, передайте проект будущего расположения вместе с существующим. Иначе подбор получится правильным для текущего ряда, но не для того места, куда затем перенесут оборудование.
Составьте перечень рабочих случаев. Для каждого запишите массу, тару, высоту размещения и направление входа вил. Самая тяжёлая паллета и самая высокая ячейка могут относиться к разным операциям. Важно подтвердить каждую необходимую комбинацию, не предполагая, что проверка одного случая автоматически покрывает остальные.
Свободный ход и проезд под ограничениями
Свободный ход нужен для оценки начального подъёма вил до увеличения общей высоты мачты в предусмотренном конструкцией режиме. В карточках рассмотренных вариантов указаны разные значения: от нулевого у низкой модификации до 2 950 мм у варианта на 9 500 мм. Используйте эти данные вместе с чертежом мачты и условиями работы.
Свободный ход не является разрешением выполнять любой подъём под низким перекрытием. Вместе с вилами движется груз, а его верхняя точка может приблизиться к препятствию раньше, чем изменится габарит мачты. На схеме рабочего места должны быть показаны и конструкция машины, и паллета с полной высотой упаковки.
Для ворот измерьте фактический световой проём в рабочем положении двери. Учитывайте направляющие, створки и другие выступающие элементы. Не назначайте универсальный запас в миллиметрах по статье: необходимый зазор и условия проезда согласуют с поставщиком техники и ответственным за эксплуатацию склада.
Как оформить запрос без потери важных условий
В запросе на классический ричтрак сохраните ссылку на конкретную модификацию и приложите таблицу рабочих случаев. Поставщик должен видеть, какая именно высота выбрана и для какого груза требуется подтверждение. Формулировка «нужен CQD20 на высокий склад» оставляет слишком много вариантов исполнения.
Если после согласования меняются мачта, вилы или навесное оборудование, вернитесь к проверке нагрузки и габаритов. Новый комплект нельзя принимать только по совпадению базовой модели. Сравните окончательную спецификацию с документами и диаграммой машины, которую предлагают поставить.
Не покупайте дополнительную высоту без понятной задачи. Она должна соответствовать реальному или утверждённому будущему размещению грузов. При этом экономия на высоте тоже не имеет смысла, если нужный ярус остаётся недоступным. Решение принимают по рабочим случаям и ограничениям здания.
Пакет данных для согласования
- Масса груза вместе с поддоном и упаковкой, включая самые тяжёлые позиции.
- Размеры тары и сведения о неравномерном распределении массы.
- Высота установки каждой группы паллет и верхний габарит груза.
- Минимальные проёмы на маршруте и препятствия над рабочей зоной.
- Точное исполнение мачты, вил и навесного оборудования.
- Диаграмма грузоподъёмности, подтверждающая нужные рабочие случаи.
Вопросы перед заказом
CQD20-D поднимает 2 000 кг на любую высоту из каталога?
Такой вывод по общему полю грузоподъёмности делать нельзя. Рабочую нагрузку подтверждают для нужной высоты, центра нагрузки и комплектации по диаграмме машины.
Чем подъём 6 200 мм отличается от высоты мачты 7 140 мм?
Первое число относится к подъёму вил выбранной модификации, второе к высоте выдвинутой мачты. Оба параметра нужны для проверки помещения.
Можно ли вычислить центр нагрузки по размеру паллеты?
При равномерном грузе геометрия помогает предварительной оценке, но смещённая масса меняет положение центра тяжести. Для подбора нужны данные самого груза.
Свободный ход позволяет работать под любым низким потолком?
Нет. Проверяют мачту, фактическую высоту груза и препятствия. Режим работы должен соответствовать инструкции конкретного исполнения.
Что делать, если диаграммы в карточке нет?
Запросить её для предлагаемой комплектации и передать рабочие случаи. До получения подтверждения не считать нагрузку на нужной высоте установленной.
