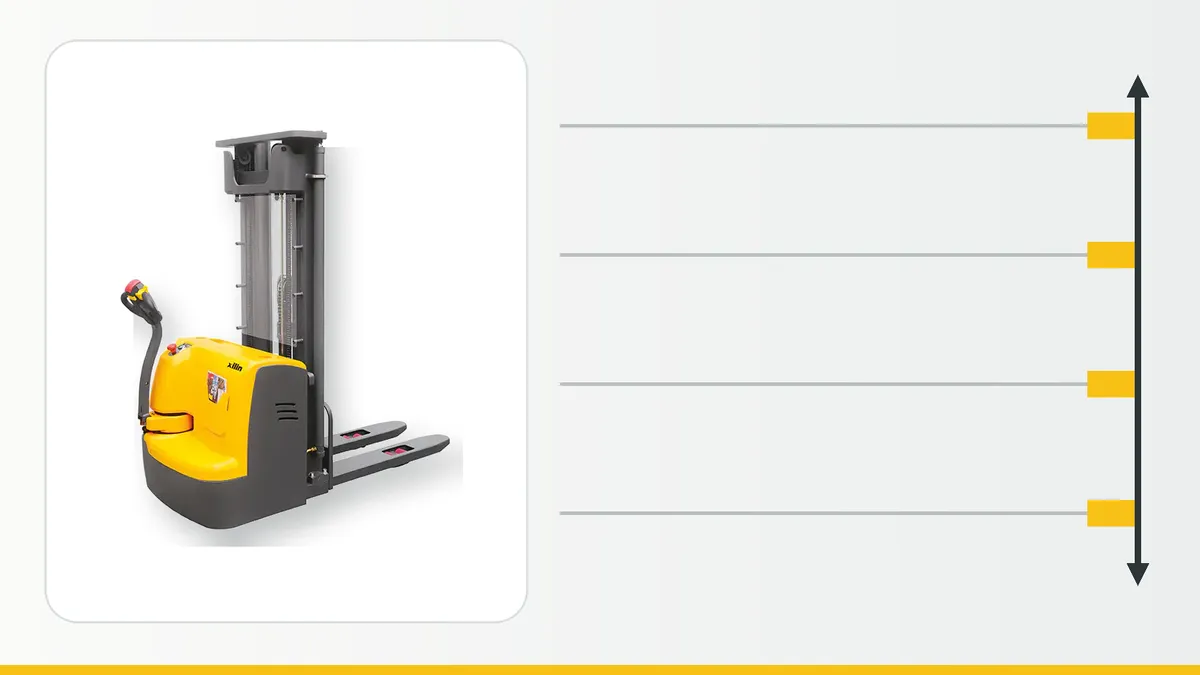

Высоту подъёма штабелера часто выбирают по верхней отметке стеллажа и добавляют большой запас. Так легко получить дорогую мачту, которая хуже проходит в ворота, закрывает обзор и никогда не используется полностью. Обратная ошибка опаснее: вилы доходят до балки, но паллету нельзя завести над опорой и безопасно опустить.

Считать нужно высоту рабочей поверхности вил в момент установки паллеты. Для каждого яруса измеряют отметку опорной балки или поверхности хранения, учитывают конструкцию поддона и оставляют технологический зазор для входа и выхода вил. Высоту груза используют отдельно: она нужна для проверки свободного пространства в ячейке и под потолком.

Короткий ответ

Нужная высота подъёма равна не высоте помещения, а максимальной отметке вил для реальной операции. Замерьте верхний рабочий ярус от пола в точке установки, определите зазор для заведения паллеты и сравните результат с паспортной высотой. Затем проверьте, проходит ли сложенная мачта по маршруту и не задевает ли выдвинутая мачта потолочные коммуникации.

Для верхнего яруса обязательно подтвердите остаточную грузоподъёмность. Номинальные 1 500 кг в названии модели нельзя автоматически переносить на максимальную высоту. Если рабочая отметка закрывается конфигурацией на 4 500 мм, версия на 5 600 мм не становится лучше сама по себе.

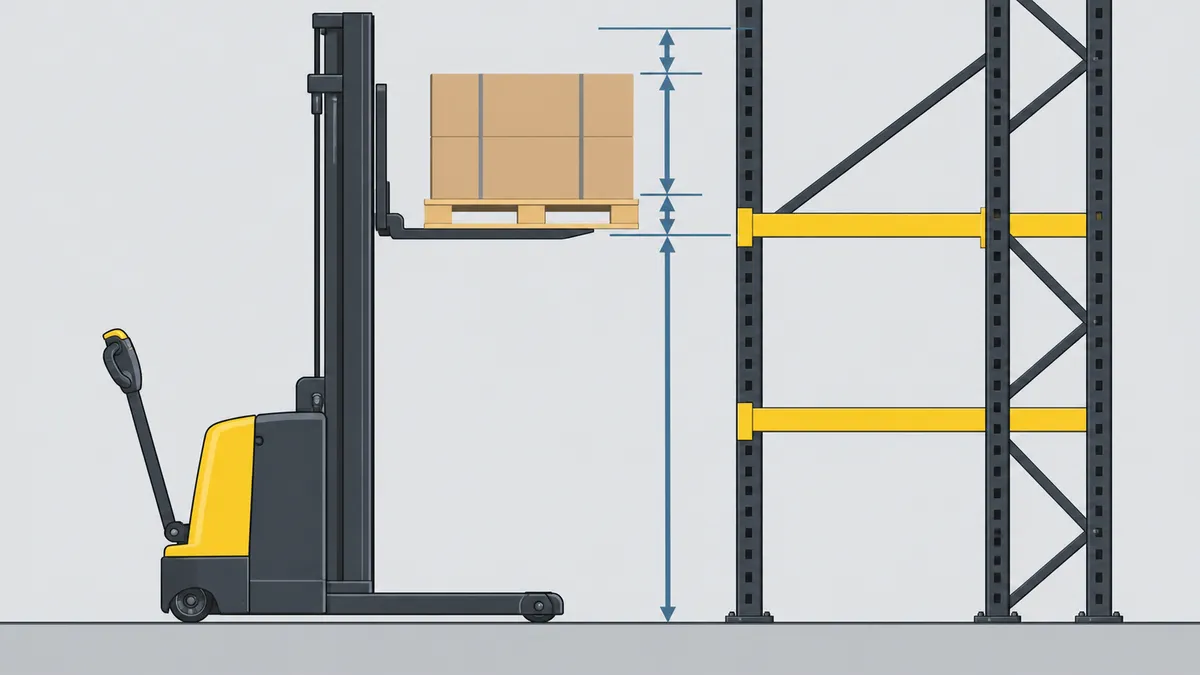

Схема расчёта высоты вил относительно опоры стеллажа и паллеты
Рабочую высоту вил определяют по опоре яруса и зазору, а верх груза проверяют отдельно. · Источник: XILIN Россия, редакционная инфографика

Что именно измерять на стеллаже

Исходная точка находится на полу в рабочем проходе, а не на чертеже здания. Пол может иметь уклон или перепад, поэтому замер делают там, где стоит машина при установке груза. Верхняя точка представляет собой уровень, выше которого нужно поднять опорную поверхность паллеты, чтобы она прошла над балкой или направляющей.

Далее определяют минимальный зазор. Он должен позволить завести паллету, остановить её в нужном положении и опустить без удара. Единого числа для всех стеллажей нет: результат зависит от прогиба, состояния паллет, точности оператора и конструкции места хранения. Требование согласуют с поставщиком стеллажей и службой охраны труда.

Высоту паллеты с грузом не прибавляют к высоте вил как обычное слагаемое. Она нужна для другой проверки: помещается ли груз в ячейке, остаётся ли допустимый просвет сверху и не достигает ли верх груза потолка или пожарной системы во время подъёма.

Исполнения XILIN CDDR15-III по высоте подъёма
Параметр2 500 мм3 000 мм4 500 мм5 000 мм5 600 мм
Грузоподъёмность1 500 кг1 500 кг1 500 кг1 500 кг1 500 кг
Центр нагрузки600 мм600 мм600 мм600 мм600 мм
Высота сложенной мачты1 837 мм2 087 мм2 054 мм2 214 мм2 414 мм
Высота выдвинутой мачты3 087 мм3 587 мм5 030 мм5 510 мм6 110 мм
Свободный ходНе опубликованНе опубликован1 570 мм1 740 мм1 940 мм
Радиус поворота1 605 мм1 605 мм1 575 мм1 575 мм1 575 мм
Рабочий коридор2 480 мм2 480 мм2 480 мм2 480 мм2 480 мм

Указанные номиналы и габариты относятся к конкретным карточкам. Допустимую массу на рабочей высоте подтверждают отдельной диаграммой.

Почему сложенная высота не растёт равномерно

Логично ожидать, что более высокая мачта всегда выше в сложенном виде, но конструкция секций меняет зависимость. У CDDR15-III на 3 000 мм сложенная мачта имеет 2 087 мм, а у версии на 4 500 мм опубликовано 2 054 мм. При этом исполнение на 5 600 мм уже требует 2 414 мм.

Это хороший пример, почему нельзя добавлять высоту «с запасом» и сохранять прежний расчёт ворот. Каждая конфигурация проверяется заново. Для маршрута фиксируют минимальный проём, включая доводчики, светильники, направляющие ворот и неровности пола.

Высота сложенной мачты также важна при перевозке техники, въезде в лифт и работе внутри транспорта. Если машина должна приподнять паллету под низким потолком, к проверке добавляется свободный ход.

Выдвинутая мачта может стать главным ограничением

Для версии с подъёмом 5 000 мм полная высота мачты составляет 5 510 мм, а для 5 600 мм достигает 6 110 мм. Верх мачты расположен выше вил, поэтому сравнение только с отметкой яруса не показывает весь внешний контур.

В зоне стеллажей отмечают фермы, воздуховоды, кабельные лотки, светильники, камеры и элементы пожаротушения. Проверку выполняют во всех точках, где мачта может подниматься, включая место выравнивания паллеты перед ячейкой. Нельзя рассчитывать на то, что оператор каждый раз остановится в единственной безопасной точке, если процесс это не обеспечивает.

Если потолок ограничивает более высокую мачту, решение ищут не только в меньшей высоте. Иногда помогает другая схема хранения или изменение рабочего яруса. Любое изменение проверяют по грузопотоку и остаточной грузоподъёмности.

Свободный ход нужен не каждому складу

Свободный ход показывает, насколько вилы поднимаются до заметного выдвижения внешнего контура мачты. Он нужен, когда паллету требуется оторвать от пола или полки внутри фургона, контейнера, лифта или зоны с низкой перемычкой.

В карточках CDDR15-III на 4 500, 5 000 и 5 600 мм опубликованы значения 1 570, 1 740 и 1 940 мм. Для версий на 2 500 и 3 000 мм значение не указано. Отсутствие поля не означает нулевой или полный свободный ход: параметр нужно запросить у поставщика.

Если весь подъём выполняется в открытой стеллажной зоне, большой свободный ход может не дать заметной пользы. Решение принимают по конкретной операции, а не по более длинному списку характеристик.

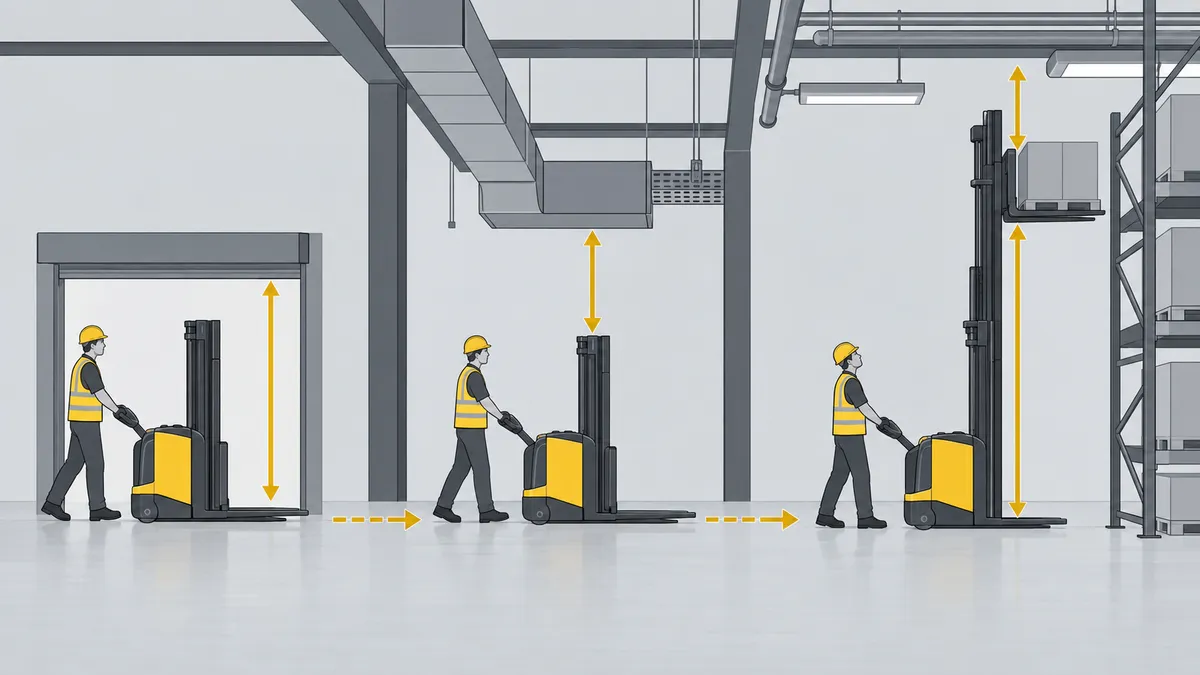

Проверка сложенной и выдвинутой мачты в воротах и под потолочными коммуникациями
Маршрут проверяют со сложенной мачтой, рабочую зону со полностью выдвинутой. · Источник: XILIN Россия, редакционная инфографика

Остаточная грузоподъёмность определяет рабочий ярус

Все пять примеров имеют номинал 1 500 кг при центре нагрузки 600 мм. Это не обещание поднять 1 500 кг на верхнюю отметку. Для каждой мачты производитель задаёт допустимые сочетания массы, высоты и центра нагрузки.

Подготовьте точку проверки: масса готовой паллеты с упаковкой, высота вил при установке и положение центра тяжести. Если груз длиннее стандартной паллеты или тяжёлый узел смещён вперёд, центр нагрузки изменяется. Поставщик должен подтвердить допустимость письменно и приложить диаграмму.

Если нужная масса не сохраняется, лишние миллиметры подъёма не решают проблему. Выбирают другой класс грузоподъёмности, другую мачту, меняют размещение товара или делят паллету. Решение должно оставаться безопасным в обычной смене, а не только при идеальном манёвре.

Когда высотный запас становится переплатой

Запас оправдан, если он закрывает измерительный допуск, реальные неровности и ближайшее подтверждённое изменение стеллажей. Покупка следующей высотной версии без проекта может увеличить цену, сложенную высоту и требования к обслуживанию, не ускорив ни одной операции.

Сравнивайте несколько ближайших вариантов одной серии. Например, CDDR15-III на 4 500 мм, версию на 5 000 мм и вариант на 5 600 мм. Для каждой зафиксируйте рабочий ярус, остаточную массу, ворота и потолок.

Младшие исполнения на 2 500 мм и на 3 000 мм подходят для другого диапазона ярусов. Они не хуже и не лучше вне задачи: правильная мачта представляет собой самую простую конфигурацию, которая уверенно выполняет весь цикл.

Проверка высоты перед заказом

  • Измерьте отметку опорной поверхности верхнего рабочего яруса от пола.
  • Определите необходимый зазор для заведения и снятия паллеты.
  • Проверьте высоту и состояние нескольких реальных паллет.
  • Замерьте минимальный проём на всём маршруте штабелера.
  • Отметьте потолочные препятствия в каждой зоне подъёма мачты.
  • Уточните свободный ход для операций под низким потолком.
  • Получите диаграмму остаточной грузоподъёмности точной конфигурации.

Частые вопросы о высоте подъёма

Высота подъёма считается до вил или до верха груза?

Паспортное значение относится к положению вил. Верх груза проверяют отдельно по ячейке и потолку.

Нужно ли прибавлять высоту паллеты к ярусу?

Не как обычное слагаемое к высоте вил. Учитывают конструкцию опоры и зазор, а габарит паллеты с грузом используют для проверки ячейки.

Почему мачта на 4 500 мм может быть ниже сложенной версии на 3 000 мм?

Из-за другой телескопической схемы. Сравнивать нужно опубликованные габариты каждой конфигурации.

Что делать, если свободный ход не указан?

Не делать вывод по отсутствующему полю, а запросить паспорт или спецификацию у поставщика.

Достаточно ли небольшого запаса по высоте?

Запас должен закрывать реальную операцию и допуски. Его величину определяют по замерам, стеллажу и условиям работы.

Можно ли поднять номинальный груз на максимум?

Только если диаграмма остаточной грузоподъёмности подтверждает массу на этой высоте и при фактическом центре нагрузки.
