CDDK15-I, CDDK15-II и CDDK15-III нельзя расставить по принципу «первая, вторая и лучшая третья». Для честного сравнения нужны одинаковая грузоподъёмность и одинаковая высота. Ниже разобраны три живые конфигурации на 1 500 кг с подъёмом 4 500 мм: CDDK15-I, CDDK15-II и CDDK15-III.

У них совпадает значительная часть мачты и базовой геометрии, но различаются опубликованные скорости, мощность двигателей, колёсная база, рабочий коридор и данные батареи. Эти отличия полезны только вместе с маршрутом склада. Разница в несколько миллиметров не важна в широком проходе, но становится критичной, если фактический запас уже минимален.

Что у трёх версий одинаково

Во всех трёх карточках указаны 1 500 кг при центре нагрузки 600 мм и высота подъёма 4 500 мм. Мачта также описана одинаковыми числами: 2 050 мм в сложенном состоянии, 5 030 мм в выдвинутом и 1 570 мм свободного хода. Это позволяет сравнивать версии без смешения разных высот.

Общая ширина равна 850 мм, радиус поворота 1 655 мм, длина вил 1 070 мм, высота опущенных вил 90 мм. Во всех карточках указаны полиуретановые колёса, электромагнитный рабочий тормоз, положение оператора стоя и уровень шума 70 дБ(A).

Совпадение номинала не отвечает на вопрос о допустимой массе на высоте 4 500 мм. Для конкретного груза по-прежнему нужна диаграмма остаточной грузоподъёмности с учётом центра тяжести и навесного оборудования.

Три версии на одинаковой высоте 4 500 мм
ПараметрCDDK15-ICDDK15-IICDDK15-III
Грузоподъёмность1 500 кг1 500 кг1 500 кг
Мачта, сложена / выдвинута2 050 / 5 030 мм2 050 / 5 030 мм2 050 / 5 030 мм
Свободный ход1 570 мм1 570 мм1 570 мм
Колёсная база1 378 мм1 378 мм1 405 мм
Рабочий коридор для паллеты 1 000 × 1 200 мм2 535 мм2 535 мм2 550 мм
Скорость с грузом / без груза7 / 7,1 км/ч7 / 7,1 км/ч6,5 / 6,7 км/ч
Уклон с грузом8 %8 %6 %
Двигатель движения / подъёма1,5 / 3,2 кВт1,2 / 3 кВт1,2 / 2,2 кВт
Батарея в карточке24 В, вес 260 кг24 В, вес 260 кгНе указана
Схематическое сравнение CDDK15-I, CDDK15-II и CDDK15-III
У выбранных версий одинаковая мачта и номинал, но часть геометрии и рабочих скоростей различается. · Источник: XILIN Россия, редакционная инфографика

CDDK15-I и CDDK15-II: одинаковый проход, разные двигатели

На выбранной высоте CDDK15-I и II имеют одинаковую колёсную базу 1 378 мм, рабочий коридор 2 535 мм, радиус поворота 1 655 мм и дорожный просвет 31 мм. Скорость движения также совпадает: 7 км/ч с грузом и 7,1 км/ч без него. По этим данным замена I на II не требует автоматически расширять проход или пересчитывать время горизонтального участка.

Различие видно в мощности двигателей. У версии I указаны 1,5 кВт для движения и 3,2 кВт для подъёма, у версии II 1,2 и 3 кВт. Из этих цифр нельзя напрямую вывести сменную производительность: она зависит от груза, маршрута, числа подъёмов, ожиданий и батареи. Мощность служит одним из параметров, а не итоговой оценкой машины.

Карточка II указывает скорости подъёма 0,11 м/с с грузом и 0,16 м/с без груза, а также скорости опускания. В карточке I эти поля не заполнены. Отсутствие значения не означает нулевую скорость или равенство версии II. Для расчёта цикла CDDK15-I нужные данные следует запросить отдельно.

CDDK15-III: немного другая геометрия и темп

У CDDK15-III колёсная база увеличена до 1 405 мм, а рабочий коридор до 2 550 мм. Разница с I и II составляет 27 и 15 мм соответственно. Общая ширина и радиус поворота при этом совпадают. Такой набор нельзя оценить по одному габариту: для узкого склада проверяют весь разворот с паллетой и запасом до препятствий.

Опубликованная скорость движения у III ниже: 6,5 км/ч с грузом и 6,7 км/ч без груза. Скорость подъёма с грузом указана как 0,09 м/с против 0,11 м/с у II; без груза обе карточки показывают 0,16 м/с. На коротком маршруте эти различия могут потеряться в ожиданиях и манёврах, а при большом числе повторяющихся циклов их стоит включить в расчёт.

Уклон с грузом указан как 6 % против 8 % у I и II. Двигатель подъёма имеет 2,2 кВт. Дорожный просвет равен 26 мм, длина до спинки вил 920 мм. Это не делает III неподходящим, но требует точнее сверить уклон, пороги, пол и интенсивность работы.

Батарея: в коротком коде ответа нет

В карточках CDDK15-I и II указано напряжение 24 В и вес батареи 260 кг, но ёмкость и тип батареи в выбранных позициях не заполнены. У CDDK15-III отсутствуют и напряжение, и вес. Сравнивать продолжительность работы по этим данным нельзя.

В коммерческом предложении нужно зафиксировать тип и ёмкость батареи, зарядное устройство, число смен, доступное окно зарядки и условия эксплуатации. Одинаковая маркировка версии не гарантирует одинаковый энергетический комплект. Если поставщик предлагает Li-ion или свинцово-кислотное исполнение, расчёт смены делают для конкретного варианта.

Как выбрать между I, II и III по задаче

Версию I имеет смысл включать в короткий список, когда важны опубликованные параметры двигателей и требуется проверить работу на уклоне с грузом. Но для расчёта цикла подъёма придётся запросить отсутствующие скорости и точную батарею. Версия II даёт почти ту же опубликованную геометрию и скорость движения, при этом карточка содержит больше данных о подъёме и опускании.

Версия III требует отдельной проверки, если проход близок к пределу, маршрут содержит уклоны или производительность зависит от большого числа циклов. Её опубликованные скорости и уклон с грузом ниже, а батарея не описана. В умеренном режиме она может полностью закрыть задачу, но это подтверждают расчётом, а не номером версии.

Цена и доступность комплектации могут изменить итог. Сначала отсекают варианты, которые не проходят по грузу, высоте, диаграмме нагрузки и геометрии. Затем сравнивают цикл, батарею, оснащение, сервис и стоимость. Так более дешёвая версия не попадёт в выбор, если она создаёт узкое место, а более мощная не будет оплачена без необходимости.

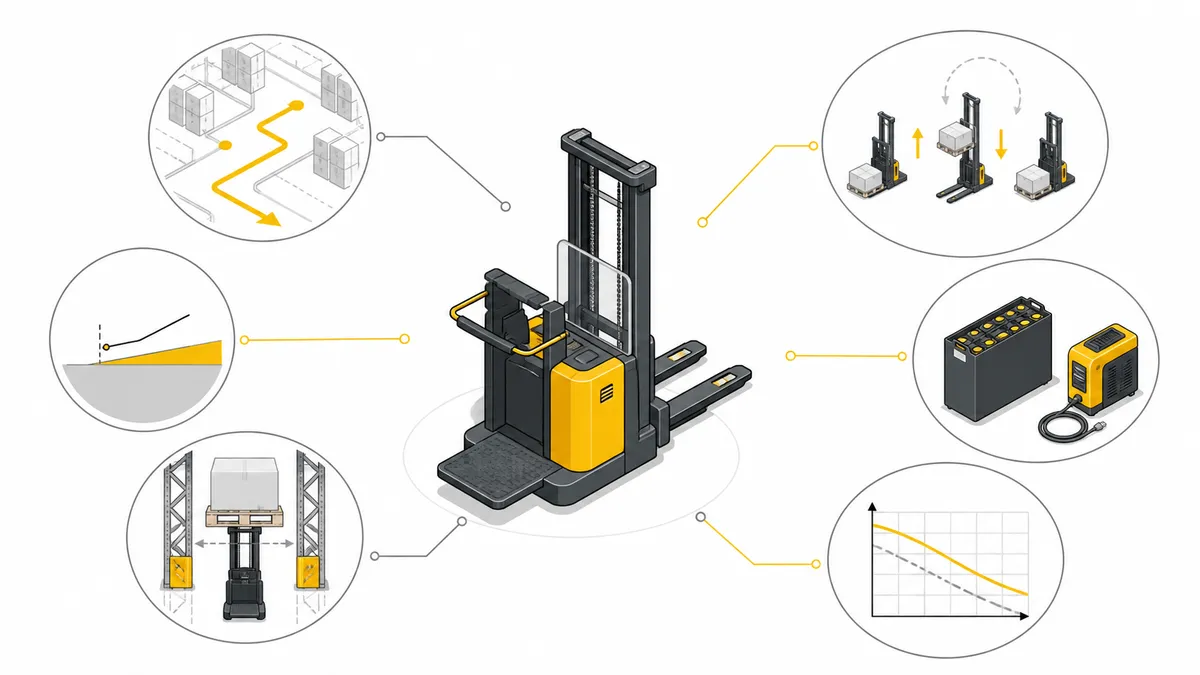

Схема исходных данных для выбора штабелера с платформой
Маршрут, уклон, проход, цикл подъёма, батарея и диаграмма нагрузки проверяются вместе. · Источник: XILIN Россия, редакционная инфографика

Данные склада для выбора версии

  • Максимальная полная масса груза, центр тяжести и размеры паллеты.
  • Высота верхней поверхности вил на самом высоком ярусе.
  • Диаграмма остаточной грузоподъёмности точной версии и мачты.
  • Минимальная ширина прохода, развороты, свес груза и препятствия.
  • Самый низкий проём и высота коммуникаций по маршруту.
  • Длина поездки, число рейсов и подъёмов за напряжённую смену.
  • Максимальный уклон, пороги, состояние пола и минимальный просвет.
  • Тип и ёмкость батареи, зарядное устройство и окно зарядки.
  • Комплект поставки, опции, срок сервиса и доступность запчастей.

Быстрая проверка расчёта производительности

Для одного рейса разложите время на движение с грузом, манёвры, подъём, опускание, размещение паллеты и обратный путь. Скорость из карточки используют только на участке, где машина действительно может двигаться с таким темпом. Повороты, люди, ворота и ожидание учитывают отдельно.

Затем умножьте цикл на фактическое число паллет в наиболее напряжённый час и добавьте технологический запас. Если все три версии укладываются в требование, решение можно принимать по батарее, комплектации, сервису и цене. Если одна версия не проходит, её исключают до коммерческого сравнения.

Три конфигурации, использованные в сравнении

Частые вопросы о CDDK15-I, II и III

У всех трёх версий одинаковая высота мачты?

В сравниваемых конфигурациях на 4 500 мм да: 2 050 мм в сложенном состоянии, 5 030 мм в выдвинутом и 1 570 мм свободного хода.

CDDK15-III требует более широкий проход?

В выбранной карточке рабочий коридор равен 2 550 мм против 2 535 мм у I и II. Практический запас проверяют на плане и при замере реального прохода.

Какая версия быстрее?

По опубликованной скорости движения I и II одинаковы: 7 км/ч с грузом. У III указано 6,5 км/ч. Сменная производительность зависит от всего цикла, а не только движения.

Можно ли сравнить версии по мощности двигателя подъёма?

Мощность полезна как один параметр. Для решения нужны скорость цикла, груз, высота, диаграмма остаточной грузоподъёмности, уклон и батарея.

Какая батарея установлена в CDDK15-III?

В выбранной карточке тип, ёмкость, напряжение и вес батареи не указаны. Их нужно зафиксировать в коммерческом предложении.

Версия III всегда лучше версии II?

Нет. Номер версии не является рейтингом. Сравнивают точные конфигурации по ограничениям склада, производительности, батарее, цене и сервису.
