У этих штабелеров одинаковая цифра в графе грузоподъёмности, но работать на складе они будут по-разному. XILIN CDDR15-III и XILIN CDD15R-EN рассчитаны на оператора, который идёт рядом. XILIN CDDK15-I относится к платформенным моделям: оператор перемещается вместе с машиной. Поэтому выбирать между ними только по массе груза и высоте подъёма недостаточно. Нужны длина маршрута, число циклов, ширина прохода, габариты ворот и фактическая паллета.

Что именно сравниваем

Чтобы не сравнивать разные мачты и разные номиналы, мы взяли по одной текущей конфигурации на 1 500 кг с подъёмом 3 000 мм. У всех трёх центр нагрузки указан как 600 мм. Для семейства CDDK15 используется конкретная модель CDDK15-I. У других версий семейства могут отличаться мачта, аккумулятор, платформа, габариты и рабочий коридор. Цифры из таблицы ниже нельзя переносить на другую конфигурацию без сверки её собственной карточки.

Три конфигурации из текущего каталога
ПараметрCDDR15-IIICDD15R-ENCDDK15-I
Формат работы оператораПеший операторСопровождаемая модельОператор стоит на платформе
Номинальная грузоподъёмность1 500 кг1 500 кг1 500 кг
Высота подъёма3 000 мм3 000 мм3 000 мм
Общая ширина820 мм800 мм850 мм
Радиус поворота1 605 мм1 365 мм1 655 мм
Рабочий коридор для паллеты 1000x12002 480 ммВ карточке не указан2 535 мм
Скорость с грузом5,8 км/чВ карточке не указана7 км/ч
Длина вил1 070 мм1 150 мм1 070 мм

Параметры относятся только к связанным карточкам на 3 000 мм и зафиксированному снимку каталога.

CDD15R-EN: когда на первом месте компактность

Из трёх выбранных машин CDD15R-EN уже остальных: 800 мм. В карточке также указан меньший радиус поворота, 1 365 мм. Это не означает, что ему автоматически хватит самого узкого прохода. Радиус поворота и рабочий коридор не взаимозаменяемы: если подставить одну величину вместо другой, проход получится заниженным. Коридор зависит от паллеты, длины вил, положения груза и манёвра у стеллажа. Для CDD15R-EN значение рабочего коридора в текущей карточке не приведено, поэтому его нужно запросить под вашу паллету или проверить по технической документации конкретной комплектации.

У этой конфигурации вилы длиной 1 150 мм, тогда как у двух других выбранных машин указано 1 070 мм. Даже такая, на первый взгляд небольшая, разница влияет на посадку паллеты и расчёт манёвра. Сначала зафиксируйте тип паллеты и направление её подхвата. Если на складе используются разные поддоны, одного замера стандартной европаллеты мало.

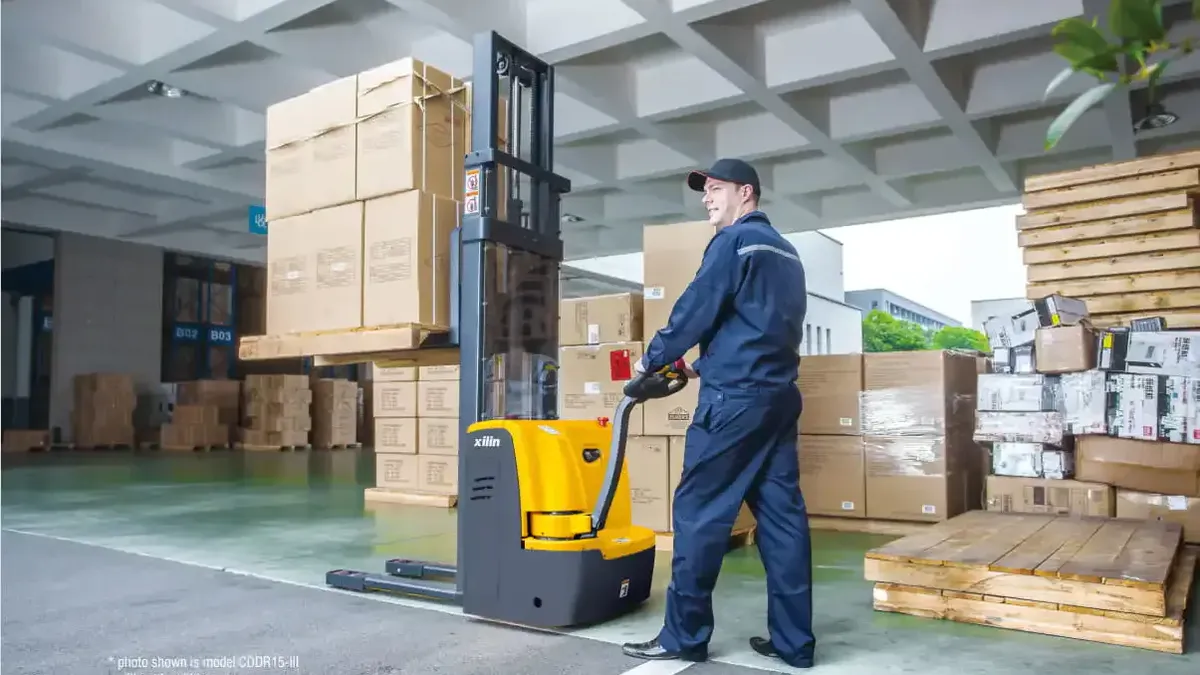

CDDR15-III: сопровождаемая машина с расчётными данными

CDDR15-III тоже ведёт пеший оператор, но его карточка даёт больше параметров для предварительного расчёта. Для версии на 3 000 мм указан рабочий коридор 2 480 мм с паллетой 1000x1200, радиус поворота 1 605 мм и ширина 820 мм. Эти цифры нельзя превращать в проектный минимум без запаса. Замеряют самый узкий участок реального маршрута, учитывают защиту стеллажей, выступающие грузы, неровности пола и то, как оператор подходит к ячейке.

Скорость движения в карточке составляет 5,8 км/ч с грузом и 6 км/ч без него. Эти значения полезны при расчёте цикла, но сами по себе не дают производительность склада. Время уходит не только на поездку. Есть захват паллеты, позиционирование у стеллажа, подъём, опускание, контроль прохода и ожидание на пересечениях. Для коротких маршрутов разница в максимальной скорости может почти потеряться на этих операциях.

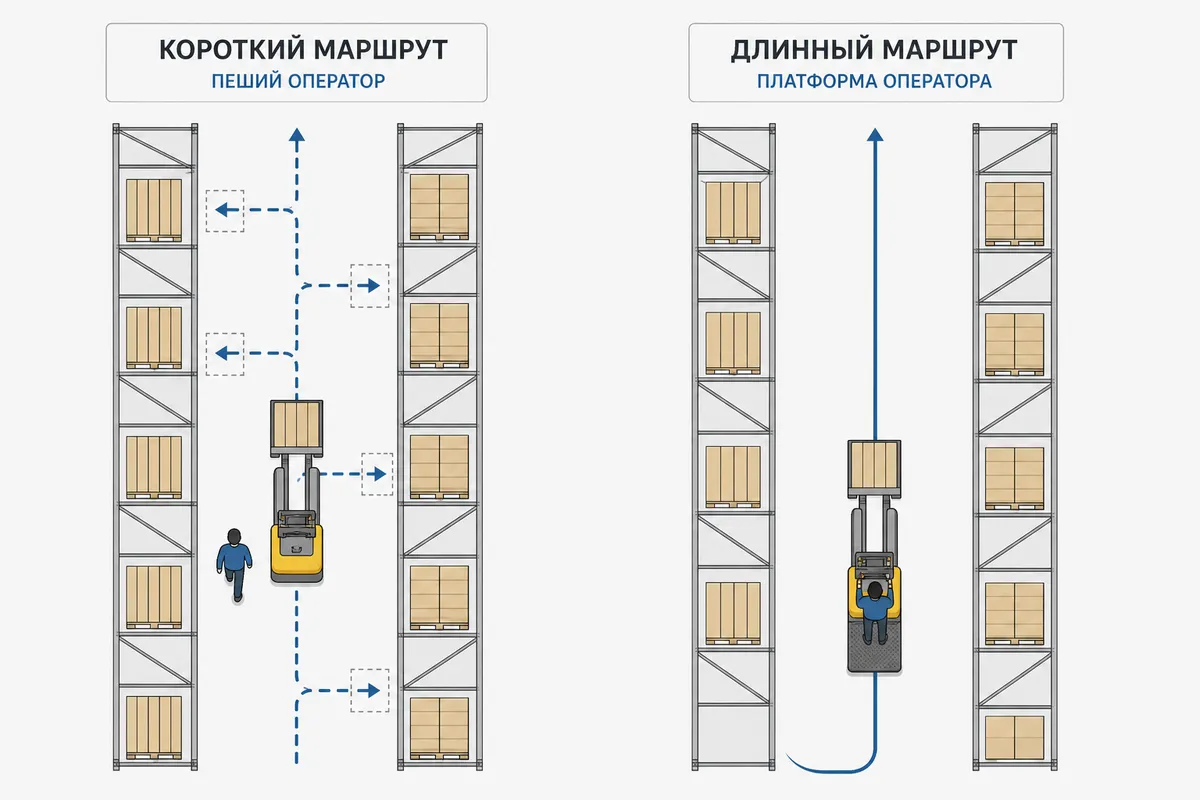

Схема короткого маршрута с пешим оператором и длинного маршрута с платформой
Платформа заметнее всего влияет на работу при длинных повторяющихся маршрутах. Схема объясняет принцип и не изображает конкретную модель. · Источник: XILIN Россия, редакционная схема

CDDK15: когда платформа действительно нужна

В этом сравнении семейство CDDK15 представлено моделью CDDK15-I. Оператор стоит на платформе, поэтому ему не нужно проходить весь маршрут пешком. Практический смысл появляется на длинных повторяющихся перемещениях. Если штабелер в основном разворачивается рядом с одним стеллажным рядом и делает короткие подходы, платформа займёт место, но может почти не сократить цикл. Если между зоной приёмки и хранением десятки повторных проездов за смену, разница становится заметнее.

У выбранной CDDK15-I скорость с грузом указана как 7 км/ч, без груза 7,1 км/ч. Ширина составляет 850 мм, радиус поворота 1 655 мм, рабочий коридор для паллеты 1000x1200 равен 2 535 мм. По этим трём габаритным значениям машина требует больше места, чем выбранная CDDR15-III. Разница невелика на бумаге, но решение принимают после замера. В узком месте важны не средняя ширина склада, а конкретный поворот, колонна или торец стеллажа.

Мачта: подъём 3 000 мм ещё не отвечает на вопрос

Номинальная высота подъёма у трёх выбранных конфигураций одинаковая, но габариты мачты различаются. В сложенном состоянии CDDR15-III имеет высоту 2 087 мм, CDD15R-EN 2 090 мм, CDDK15-I 1 985 мм. В выдвинутом состоянии значения составляют 3 587, 3 560 и 3 455 мм соответственно. Эти размеры сверяют с воротами, потолком, трубами, освещением и спринклерами. Для CDDK15-I в карточке также указан свободный ход 1 550 мм. Он важен, когда вилы нужно поднимать внутри помещения с ограничением по высоте мачты.

Пять замеров до запроса коммерческого предложения

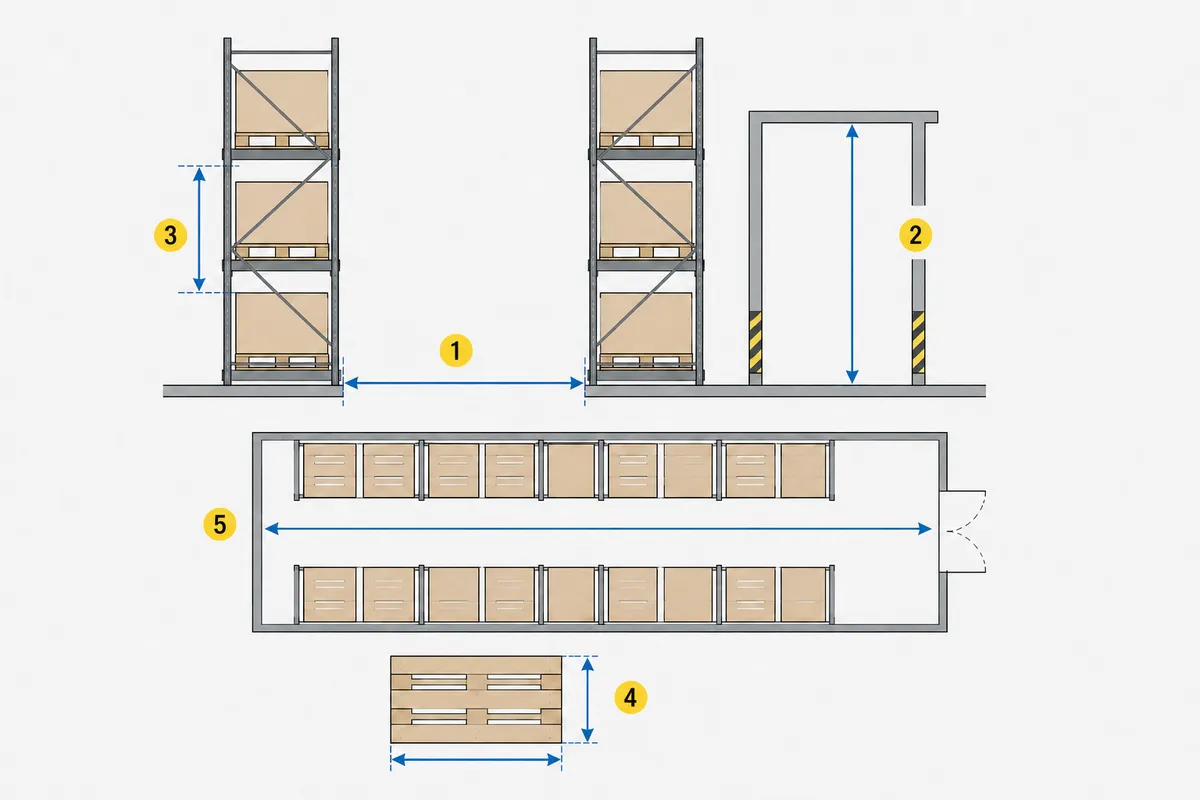

Схема пяти замеров склада перед выбором штабелера
1 - ширина прохода; 2 - высота ворот; 3 - высота яруса; 4 - размер паллеты; 5 - длина маршрута. · Источник: XILIN Россия, редакционная схема

Что записать на складе

  • Ширину каждого рабочего прохода, а не только самого широкого участка.
  • Высоту и ширину ворот, дверей и переходов на полном маршруте.
  • Высоту верхней поверхности груза на нужном ярусе и запас до препятствий.
  • Размер, ориентацию и фактическую массу паллеты вместе с грузом.
  • Длину одного рейса, число рейсов в час и продолжительность смены.

Полезно пройти маршрут вместе с опытным оператором и отметить места, где он ждёт, сдаёт назад или объезжает препятствие. Такой обход часто меняет первоначальный выбор. Например, длинный прямой участок говорит в пользу платформы, но один тесный разворот у стеллажа может потребовать другой компоновки. Если работа идёт на рампе или уклоне, этот участок тоже фиксируют отдельно и сверяют с паспортными ограничениями.

Как принять решение без ложной точности

Начните с жёстких ограничений. Машина должна пройти по ширине и высоте, взять вашу паллету и сохранить допустимую грузоподъёмность на рабочем ярусе. После этого сравнивайте формат оператора и цикл. Для короткого маршрута сопровождаемая машина часто рациональнее. Среди двух сопровождаемых вариантов CDD15R-EN выглядит компактнее по ширине и радиусу поворота, а CDDR15-III имеет опубликованные значения рабочего коридора и скорости. Для длинного повторного маршрута CDDK15-I стоит включить в расчёт из-за платформы и скорости, но только если её габариты проходят по складу.

Не сравнивайте цену голой модели без комплектации. На итог влияют мачта, аккумулятор, зарядное устройство, длина вил, ширина опор и дополнительные опции. Две машины с одним обозначением могут иметь разные карточки именно потому, что отличаются высотой подъёма или батареей. В запросе лучше перечислить исходные данные склада и получить подбор с точным URL каждой конфигурации.

Конфигурации, использованные в сравнении

Частые вопросы

Можно ли выбрать штабелер только по грузоподъёмности 1,5 т?

Нет. Нужно проверить центр нагрузки, остаточную грузоподъёмность на рабочей высоте, паллету, мачту и проход.

Платформа всегда делает штабелер производительнее?

Нет. Её преимущество проявляется на длинных повторяющихся маршрутах. На коротком манёвре у одного ряда платформа может не дать заметного выигрыша.

Почему CDD15R-EN нельзя сразу признать лучшим для узкого прохода?

У него меньше ширина и радиус поворота в выбранной конфигурации, но рабочий коридор в карточке не указан. Его рассчитывают для конкретной паллеты и манёвра.

Какая версия CDDK15 сравнивается в статье?

CDDK15-I на 1 500 кг с подъёмом 3 000 мм. Характеристики других версий семейства нужно проверять по их собственным карточкам.
