Индексы I, II и III в названии CDDR15 удобно принять за последовательные поколения, но для покупки этого недостаточно. Номер версии не доказывает, что следующая машина быстрее, производительнее или лучше подходит конкретному складу. Сравнивать нужно живые карточки с одинаковой грузоподъёмностью и высотой.

Для этого материала взяты три сопровождаемых штабелера на 1 500 кг с подъёмом 4 500 мм: XILIN CDDR15-I, XILIN CDDR15-II и XILIN CDDR15-III. Такой срез показывает настоящую разницу между версиями без подмены результата другой мачтой.

Что у CDDR15-I, II и III совпадает

Во всех трёх карточках указаны номинал 1 500 кг при центре нагрузки 600 мм, высота подъёма 4 500 мм, свободный ход 1 570 мм и высота выдвинутой мачты 5 030 мм. Общая ширина составляет 820 мм, колёсная база 1 383 мм, радиус поворота 1 575 мм, длина вил 1 070 мм.

Скорость движения тоже совпадает: 5,8 км/ч с грузом и 6 км/ч без груза. Во всех трёх карточках указаны пеший оператор, полиуретановые колёса, электромагнитный рабочий тормоз и шум 70 дБ(A). Поэтому выбирать только по скорости горизонтального перемещения в этом сравнении бессмысленно.

Одинаковый номинал не означает, что машина поднимет 1 500 кг на любую высоту. Допустимая масса зависит от мачты, центра тяжести груза и навесного оборудования. Для заказа нужна диаграмма остаточной грузоподъёмности точной конфигурации.

CDDR15-I, II и III на высоте 4 500 мм
ПараметрCDDR15-ICDDR15-IICDDR15-III
Грузоподъёмность1 500 кг1 500 кг1 500 кг
Мачта, сложена / выдвинута2 050 / 5 030 мм2 050 / 5 030 мм2 054 / 5 030 мм
Рабочий коридор для паллеты 1 000 x 1 200 мм2 450 мм2 450 мм2 480 мм
Длина до спинки вил878 мм878 мм905 мм
Клиренс по центру базы31 мм31 мм26 мм
Скорость движения с грузом / без груза5,8 / 6 км/ч5,8 / 6 км/ч5,8 / 6 км/ч
Скорость подъёма с грузом / без грузаНе указана0,11 / 0,16 м/с0,09 / 0,16 м/с
Уклон с грузом8 %8 %6 %
Двигатель движения / подъёма1,5 / 3,2 кВт1,2 / 3 кВт1,2 / 2,2 кВт
Батарея в карточке24 В, 260 кг24 В, 220 кг24 В, 160 кг

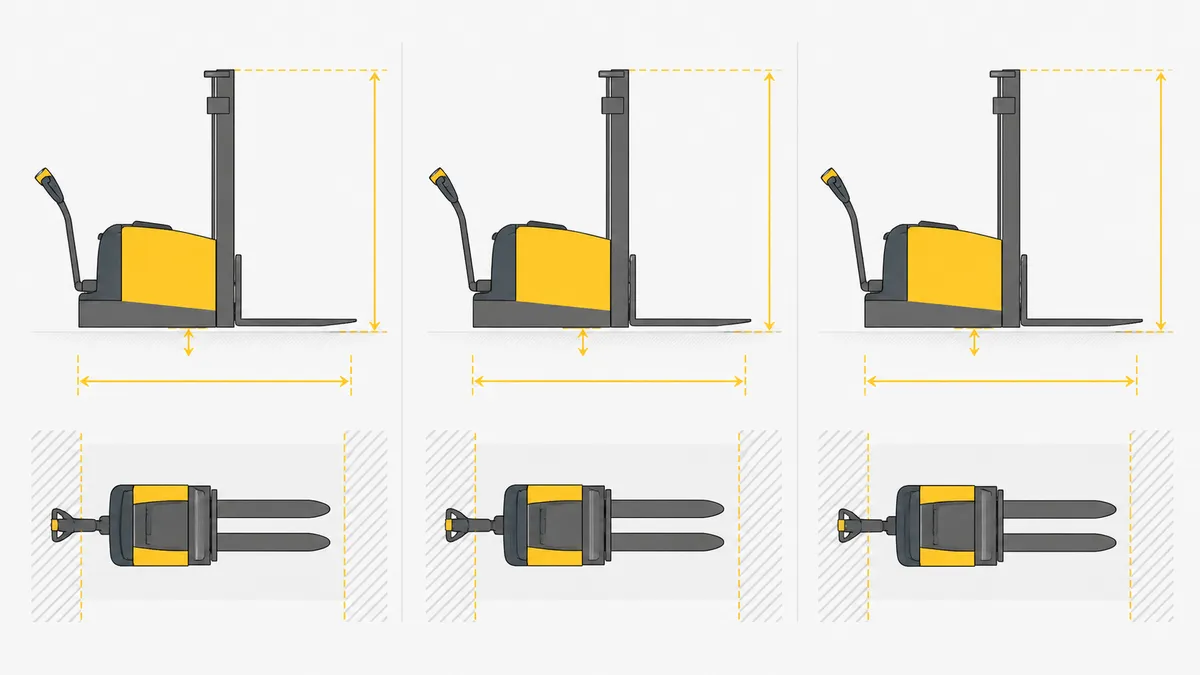

Схема сравнения геометрии трёх сопровождаемых штабелеров
При сравнении версий отдельно проверяют мачту, длину корпуса, клиренс и рабочий коридор. · Источник: XILIN Россия, редакционная инфографика

CDDR15-I и CDDR15-II: одинаковая геометрия, разные технические поля

На выбранной высоте версии I и II совпадают по опубликованной геометрии: рабочий коридор 2 450 мм, длина до спинки вил 878 мм, клиренс 31 мм, радиус поворота 1 575 мм. Высота сложенной мачты у обеих равна 2 050 мм. Если CDDR15-I проходит по плану склада, CDDR15-II по этим параметрам не потребует дополнительного места.

Разница начинается в силовой части. У версии I указаны двигатели движения 1,5 кВт и подъёма 3,2 кВт, у II 1,2 и 3 кВт. Это не готовый ответ о производительности: мощность нельзя переводить напрямую в число паллет за смену. На результат влияют длина маршрута, число подъёмов, масса груза, ограничения скорости, манёвры и зарядка.

Карточка CDDR15-II содержит скорость подъёма 0,11 м/с с грузом и 0,16 м/с без него. В выбранной карточке CDDR15-I эти значения не заполнены. Пустое поле не равно нулю и не подтверждает совпадение. Для расчёта цикла первой версии скорость нужно запросить у поставщика.

CDDR15-III: тот же темп движения, но другой запас по проходу и полу

У CDDR15-III скорость движения осталась той же, однако рабочий коридор увеличен до 2 480 мм. Это на 30 мм больше, чем у I и II. Длина до спинки вил составляет 905 мм вместо 878 мм. Разница небольшая для свободного склада, но в проходе с минимальным запасом её нельзя игнорировать.

Клиренс по центру базы у III равен 26 мм против 31 мм у первых двух версий. На ровном промышленном полу пять миллиметров могут не влиять на работу, а на порогах, стыках и повреждённом покрытии запас становится важнее. Уклон с грузом в карточке III указан как 6 % против 8 % у I и II. Фактический маршрут нужно измерить, а не оценивать на глаз.

Скорость подъёма с грузом у III указана как 0,09 м/с, у II как 0,11 м/с; без груза обе карточки показывают 0,16 м/с. На единичном подъёме разница невелика. При десятках повторяющихся циклов её включают в расчёт вместе с манёврами и ожиданием, но не рассматривают отдельно от всей операции.

Батарея: вес не показывает продолжительность смены

Напряжение во всех трёх карточках одинаковое, 24 В. При этом вес батареи указан как 260 кг у CDDR15-I, 220 кг у CDDR15-II и 160 кг у CDDR15-III. По одному весу нельзя определить ёмкость, химию, допустимое окно зарядки или реальное время работы.

Тип и ёмкость батареи в выбранных карточках не заполнены. В коммерческом предложении следует зафиксировать точный аккумулятор, зарядное устройство, число смен, доступное время зарядки и температуру эксплуатации. Если предлагаются Li-ion и свинцово-кислотные варианты, их сравнивают как отдельные комплектации.

Как выбирать версию, а не номер поколения

CDDR15-I стоит включить в сравнение, если его геометрия проходит, а поставщик готов подтвердить скорость подъёма и энергетический комплект. CDDR15-II публикует больше данных о цикле подъёма и сохраняет геометрию первой версии. CDDR15-III требует внимательнее проверить проход, клиренс, уклон и требуемый темп подъёма.

Это не означает, что одна версия универсально лучше другой. Правильный порядок обратный: сначала исключают варианты, которые не проходят по грузу, высоте, остаточной грузоподъёмности и помещению. Затем считают рабочий цикл, согласовывают батарею и только после этого сравнивают цену, срок поставки, оснащение и сервис.

Если две версии выполняют задачу с одинаковым запасом, более простая или доступная комплектация может быть разумнее. Если одна создаёт узкое место в проходе или не выдерживает требуемый цикл, низкая цена не компенсирует ограничение.

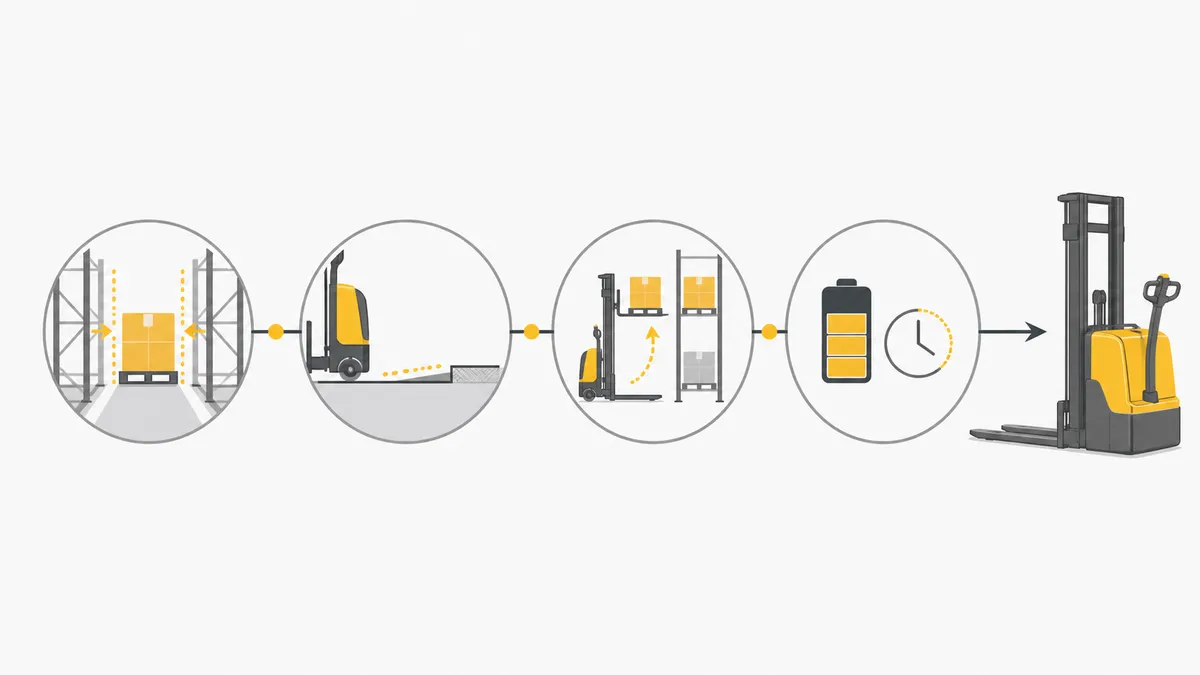

Схема выбора штабелера по проходу, уклону, циклу и батарее
Проход, пол, повторяемость цикла и режим зарядки проверяются до сравнения цены. · Источник: XILIN Россия, редакционная инфографика

Что подготовить для точного подбора CDDR15

  • Полную массу груза, размеры паллеты и фактический центр тяжести.
  • Высоту верхней поверхности вил на самом высоком ярусе.
  • Диаграмму остаточной грузоподъёмности выбранной версии и мачты.
  • Минимальную ширину прохода, развороты, свес груза и препятствия.
  • Высоту самого низкого проёма и коммуникаций по маршруту.
  • Пороги, стыки пола, максимальный уклон и состояние покрытия.
  • Число рейсов и подъёмов в наиболее напряжённый час смены.
  • Тип и ёмкость батареи, зарядное устройство и окно зарядки.
  • Комплект поставки, доступность сервиса и срок поставки запчастей.

Как сравнить производительность на своём маршруте

Разбейте один рейс на движение с грузом, манёвр у стеллажа, подъём, установку паллеты, опускание и обратный путь. Паспортную скорость используют только там, где машина действительно может её поддерживать. Повороты, ворота, пешеходные зоны и ожидание учитывают отдельно.

Умножьте время рейса на фактический поток паллет в напряжённый час и добавьте технологический запас. Если версия проходит по циклу, проверьте батарею на полную смену. Такой расчёт надёжнее попытки выбрать штабелер только по индексу I, II или III.

Три конфигурации из сравнения

Частые вопросы о CDDR15-I, II и III

CDDR15-III быстрее первых двух версий?

Нет. В сравниваемых карточках скорость движения у всех трёх одинакова: 5,8 км/ч с грузом и 6 км/ч без груза.

У какой версии нужен более широкий проход?

В выбранной конфигурации CDDR15-III указан рабочий коридор 2 480 мм, у I и II 2 450 мм. Реальный запас проверяют замером с паллетой и свесом груза.

Почему в таблице нет скорости подъёма CDDR15-I?

В выбранной карточке это поле не заполнено. Значение нельзя угадывать по соседней версии, его нужно запросить для точной комплектации.

Можно ли выбрать батарею по указанному весу?

Нет. Для расчёта смены нужны тип, ёмкость, зарядное устройство, режим работы и доступное окно зарядки.

CDDR15-III хуже работает на уклоне?

В карточке указан уклон с грузом 6 % против 8 % у I и II. Пригодность определяют по измеренному маршруту, массе груза и требованиям безопасности.

Версия III всегда новее и лучше?

Индекс нельзя использовать как рейтинг. Сравнивают точные характеристики, батарею, комплектацию, цену, сервис и соответствие условиям склада.
