Надпись «1 500 кг» в карточке штабелера не означает, что машина безопасно поднимет любую полуторатонную паллету на любой ярус. Номинал относится к заданным условиям, включая центр нагрузки. По мере подъёма и смещения центра тяжести допустимая масса может меняться, поэтому выбор только по весу самого тяжёлого товара даёт ложную уверенность.

Запас нужен, но универсального процента для всех складов нет. Сначала фиксируют максимальную массу готовой паллеты, её длину, положение центра тяжести и рабочую высоту. Затем по диаграмме точной комплектации проверяют, какой груз машина удерживает на нужном ярусе. Только после этого сравнивают классы 1,0, 1,2, 1,5 и 2,0 т.

Короткий ответ

Класс 1,0 т подходит только тогда, когда верхняя граница реальных грузов с упаковкой уверенно ниже этой величины и подтверждена для рабочей высоты. Переход к 1,2 т оправдан, если паллеты регулярно выходят за возможности тонной машины. Номинал 1,5 т закрывает более широкий поток, а 2,0 т нужен не «на всякий случай», а для действительно тяжёлых паллет или требований процесса.

Более высокий номинал не заменяет расчёт. Тяжёлая машина может быть шире, длиннее, дороже и требовательнее к месту. В четырёх выбранных карточках с подъёмом 3 000 мм рабочий коридор растёт от 2 286 мм у XILIN CDD10R-ES до 2 535 мм у XILIN CDDK20. Это конкретные модели, а не правило для всех штабелеров, но пример показывает цену избыточного выбора в планировке.

Четыре номинала на высоте подъёма 3 000 мм
ПараметрCDD10R-ESCDD12R-ENCDDR15-IIICDDK20
Номинальная грузоподъёмность1 000 кг1 200 кг1 500 кг2 000 кг
Центр нагрузки600 мм600 мм600 мм600 мм
Высота сложенной мачты2 122 мм2 090 мм2 087 мм1 985 мм
Ширина машины800 ммНе опубликована820 мм850 мм
Радиус поворота1 450 ммНе опубликован1 605 мм1 655 мм
Рабочий коридор2 286 ммНе опубликован2 480 мм2 535 мм
Длина вил1 070 мм1 150 мм1 070 мм1 070 мм

Рабочий коридор в опубликованных карточках указан для паллеты 1 000 x 1 200 мм. Отсутствующие параметры CDD12R-EN нужно получить для точной комплектации.

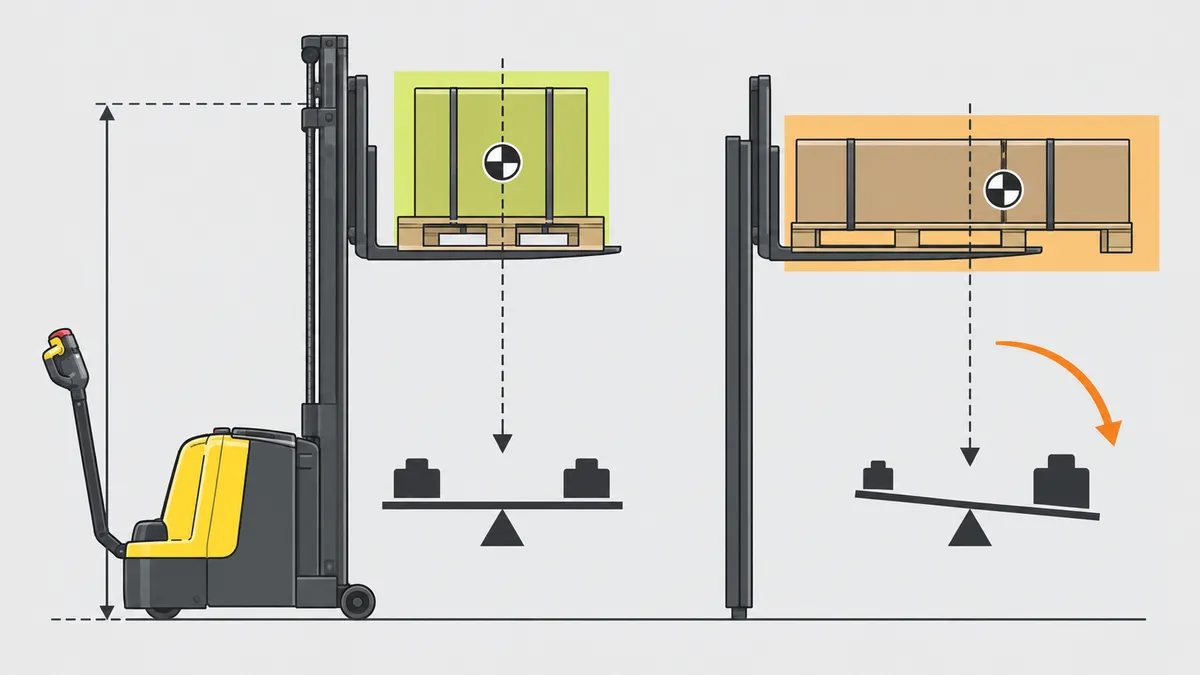

Схема влияния центра тяжести и длины груза на выбор грузоподъёмности
Смещённый вперёд центр тяжести требует отдельной проверки допустимой массы. · Источник: XILIN Россия, редакционная инфографика

Считать нужно готовую грузовую единицу

Вес из учётной системы часто описывает товар без поддона, обрешётки, упаковки, прокладок и возвратной тары. Для штабелера важна вся масса на вилах. Если несколько коробок собирают в смешанную паллету, расчёт делают для завершённой грузовой единицы, а не для средней отгрузки.

Лучший источник представляет собой фактическое взвешивание характерных тяжёлых паллет. Нужно проверить не одну удобную выборку, а пиковые позиции, сезонные поставки и редкие грузы, которые нельзя разделить. Если вес оценивается расчётно, исходные данные и допуск фиксируют в задании на подбор.

Номинал выбирают не по рекордной ошибке в упаковке. Если единичный груз можно безопасно обрабатывать другой техникой или разделить, покупка более тяжёлого штабелера для всего потока может быть невыгодной. Но такое исключение должно быть оформлено процессом, иначе оператор всё равно попытается поднять паллету основной машиной.

Центр нагрузки меняет смысл номинала

У всех четырёх примеров указан центр нагрузки 600 мм. Для равномерно распределённого груза длиной 1 200 мм его геометрический центр находится примерно на таком расстоянии от спинки вил. Длинный, выступающий или неравномерный груз переносит центр тяжести вперёд и увеличивает опрокидывающий момент.

Поэтому две паллеты одинаковой массы могут требовать разной проверки. Компактная коробочная паллета, придвинутая к спинке вил, и длинная оснастка с тяжёлым узлом на дальнем краю не равнозначны. Для второй нужен чертёж груза, положение центра тяжести и письменное подтверждение допустимой массы.

Регулировка вил помогает устойчиво подхватить паллету по ширине, но не возвращает смещённый центр тяжести назад. Нельзя компенсировать длинный груз неполным входом вил или подъёмом за край. В задании указывают фактическую длину, свес и сторону подъезда.

Высота подъёма проверяется вместе с массой

Номинальная грузоподъёмность обычно воспринимается как постоянная, хотя работа на верхнем ярусе создаёт более требовательный режим. Производитель задаёт допустимые сочетания высоты, центра нагрузки и массы. В карточке товара может быть только основной номинал, поэтому отсутствие отдельной цифры нельзя трактовать как разрешение поднять полный груз на максимум.

Сначала определяют высоту установки вил для самого высокого рабочего яруса. Затем добавляют геометрию паллеты и технологический зазор, проверяют сложенную мачту в воротах и выдвинутую мачту под потолком. После этого поставщик подбирает мачту и даёт диаграмму для нужной точки.

Сравнивать модели корректно на одной задаче. В этой статье все четыре примера имеют подъём 3 000 мм и центр нагрузки 600 мм. Но даже такое выравнивание не делает их взаимозаменяемыми: различаются габариты, режим оператора, батарея, скорость и конструкция.

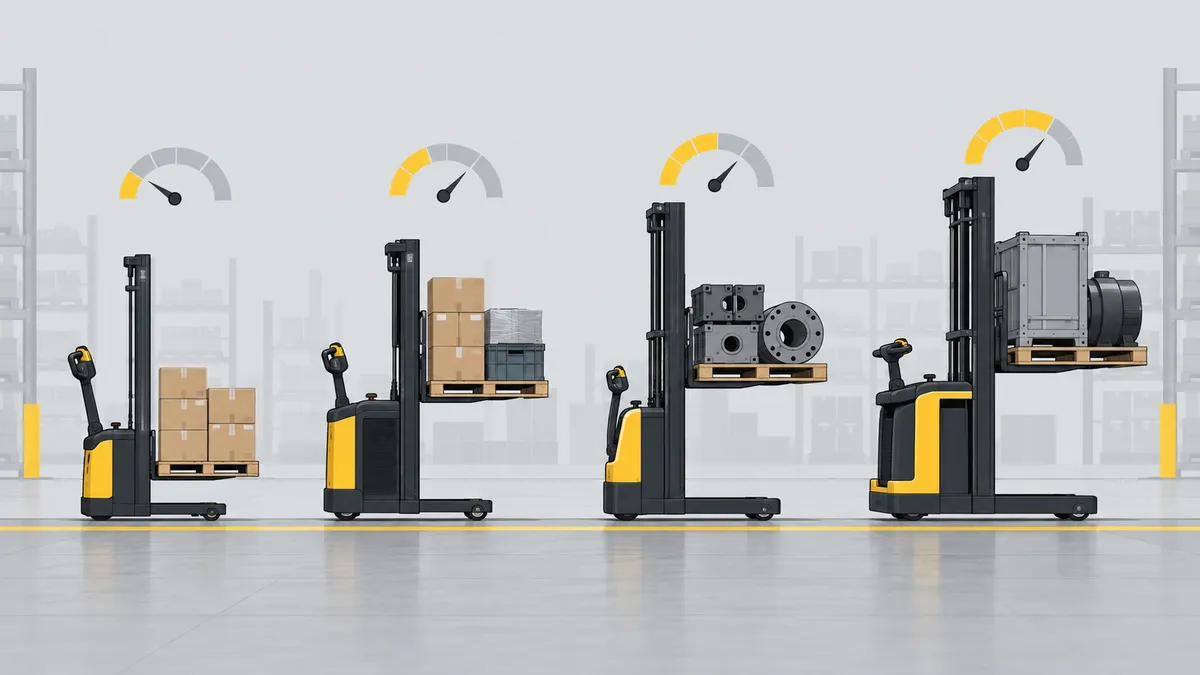

Четыре сценария нагрузки для выбора класса штабелера
Номинал должен соответствовать не среднему, а подтверждённому рабочему диапазону грузов. · Источник: XILIN Россия, редакционная инфографика

Что теряется при чрезмерном запасе

Переход на 2,0 т может дать нужную устойчивость для тяжёлого потока, но не является бесплатной страховкой. У выбранного CDDK20 ширина 850 мм, радиус 1 655 мм и рабочий коридор 2 535 мм. У тонного CDD10R-ES эти значения составляют 800, 1 450 и 2 286 мм. Более крупная машина может не пройти там, где компактная работает с нормальным запасом.

Избыточный класс влияет на стоимость покупки, батареи, колёс, перевозки и занимаемое место. При этом слишком лёгкая машина создаёт более серьёзный риск: работа на пределе, запрет части грузов, вынужденное дробление паллет и простой. Экономически сравнивают полный процесс, а не только цену оборудования.

Полезный запас закрывает подтверждённый разброс массы и ближайшие изменения ассортимента. Бессмысленный запас появляется, когда тяжёлый номинал берут без списка грузов, диаграммы и проверки прохода. Решение должно оставаться объяснимым через исходные данные.

Алгоритм выбора номинала

  • Взвесьте готовые паллеты вместе с тарой и упаковкой.
  • Выделите регулярный максимум и отдельно редкие неделимые грузы.
  • Зафиксируйте длину груза, свес и положение центра тяжести.
  • Определите рабочую высоту каждого тяжёлого груза.
  • Получите диаграмму остаточной грузоподъёмности точной мачты.
  • Проверьте ширину прохода и разворот с фактической паллетой.
  • Сравните цену машины с затратами на дробление груза и простой.

Как выбрать между 1,0, 1,2, 1,5 и 2,0 т

Начните с подходящей категории по подтверждённому максимуму: штабелеры на 1 000 кг, модели на 1 200 кг или варианты на 1 500 и 2 000 кг. Затем фильтруйте не по названию, а по высоте, диаграмме, габаритам и режиму работы.

Если все тяжёлые паллеты уверенно укладываются в возможности 1,2-тонной конфигурации на рабочей высоте, переход на 1,5 т требует отдельного обоснования. Если поток близок к границе или масса заметно меняется, более высокий класс может устранить постоянные ограничения. Для регулярных грузов около 2 т нужен соответствующий номинал, а не надежда на кратковременную перегрузку.

В коммерческом предложении зафиксируйте модель, мачту, центр нагрузки, допустимую массу на рабочей высоте, размеры вил, батарею и расчётную паллету. Тогда «запас» становится проверяемым условием, а не субъективным ощущением.

Частые вопросы о запасе грузоподъёмности

Нужно ли всегда добавлять фиксированный процент к массе?

Нет. Запас выбирают по разбросу реальных грузов, рабочей высоте, центру тяжести и диаграмме конкретной мачты.

Можно ли поднимать 1 500 кг штабелером на 1 500 кг?

Только если такая масса допустима на требуемой высоте и при фактическом центре нагрузки. Одного номинала в названии недостаточно.

Вес паллеты входит в массу груза?

Да. Учитывают поддон, упаковку, обрешётку, прокладки и всё, что находится на вилах.

Чем опасен длинный груз?

Его центр тяжести может оказаться дальше от мачты, из-за чего допустимая масса снижается даже при том же фактическом весе.

Стоит ли сразу брать модель на 2 т?

Только если тяжёлый класс нужен по грузам и проходит по габаритам. Иначе вы заплатите за возможности, которые ухудшают манёвренность и не используются.

Какие данные запросить у поставщика?

Диаграмму остаточной грузоподъёмности, габаритный чертёж и подтверждение комплектации для заданной высоты, массы и центра нагрузки.
