Сравнивать CDDK15-I и CDDK20 только по номиналам 1 500 и 2 000 кг недостаточно. Сначала считают полную массу паллеты с тарой, определяют центр нагрузки и требуемую высоту подъёма. Затем сопоставляют конкретные конфигурации с одинаковой высотой подъёма. Иначе в одну таблицу попадут разные мачты, батареи и опции, а вывод окажется случайным.

Ниже разобраны четыре живые позиции каталога: CDDK15-I на 1 500 кг с подъёмом 3 000 мм, CDDK20 на 2 000 кг с подъёмом 3 000 мм и их варианты с подъёмом 4 500 мм. CDDK15-I расположен в разделе штабелеров с платформой оператора, а CDDK20 в разделе сопровождаемых моделей. Поэтому высоту подъёма и часть геометрических параметров можно сравнить попарно, но режим работы оператора и точное исполнение остаются отдельными критериями.

Что меняется при одинаковой высоте подъёма 3 000 мм

Парные конфигурации с подъёмом 3 000 мм
ПараметрCDDK15-ICDDK20
Номинальная грузоподъёмность1 500 кг2 000 кг
Центр нагрузки600 мм600 мм
Общая ширина850 мм850 мм
Радиус поворота1 655 мм1 655 мм
Рабочий коридор для паллеты 1 000 × 1 200 мм2 535 мм2 535 мм
Скорость с грузом / без груза7 / 7,1 км/ч7 / 7,1 км/ч
Мощность двигателя подъёма3,2 кВт3 кВт
Преодолеваемый уклон с грузом8 %6 %

Данные относятся только к связанным позициям каталога с высотой подъёма 3 000 мм и не заменяют проверку диаграммы остаточной грузоподъёмности.

У выбранной пары геометрия прохода совпадает: ширина корпуса 850 мм, радиус поворота 1 655 мм, расчётный рабочий коридор для паллеты 1 000 × 1 200 мм равен 2 535 мм. Скорость движения в карточках тоже одинакова. Это полезное наблюдение: переход к CDDK20 в данном сравнении не требует автоматически закладывать более широкий проход. Но размеры нужно сверять именно у той позиции, которая попадёт в коммерческое предложение. Другие мачты и комплектации могут отличаться.

В выбранной паре номинальная грузоподъёмность отличается на 500 кг. Это расширяет допустимый диапазон массы груза, но не отменяет проверку центра нагрузки и остаточной грузоподъёмности на требуемой высоте. Одновременно некоторые параметры не становятся «мощнее» вместе с индексом модели. Например, в этих карточках двигатель подъёма указан как 3,2 кВт у CDDK15-I и 3 кВт у CDDK20, а уклон с грузом как 8 и 6 %. Поэтому выбирать машину по одному индексу или мощности двигателя неверно.

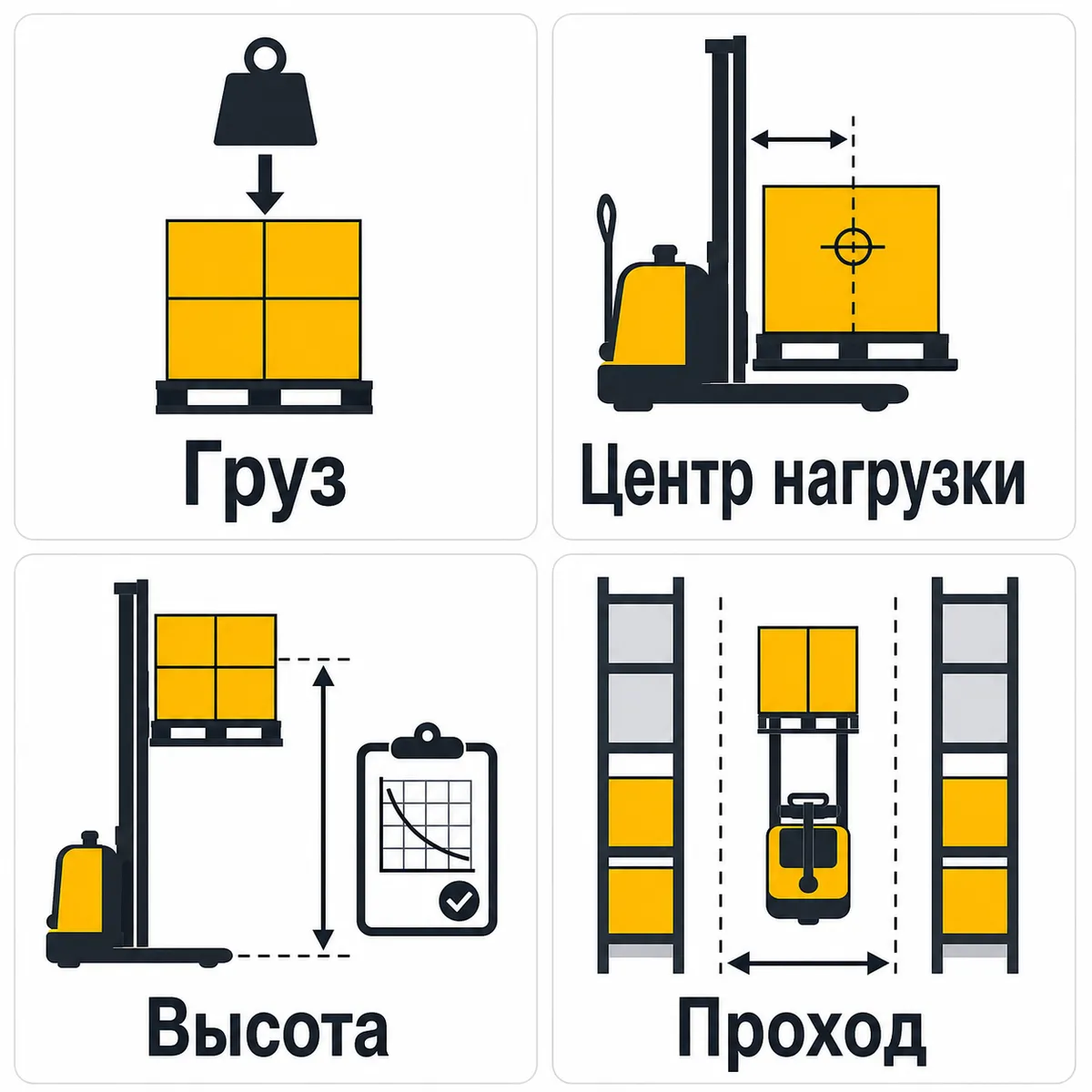

Схема выбора между штабелером на 1,5 и 2 тонны
Логика выбора по массе груза, центру нагрузки, высоте и диаграмме остаточной грузоподъёмности. · Источник: XILIN Россия, редакционная инфографика

Когда дополнительные 500 кг действительно нужны

Отталкиваться нужно от самой тяжёлой регулярной грузовой единицы, а не от среднего веса за месяц. В расчёт включают товар, паллету, тару и всё, что фактически лежит на вилах. Если масса меняется от партии к партии, берут максимальную массу по документам или результатам взвешивания. Отдельно записывают длину груза и положение его центра тяжести: номинальные 1 500 и 2 000 кг в выбранных карточках приведены при центре нагрузки 600 мм.

CDDK20 нужен, когда хотя бы один обслуживаемый груз не укладывается в диаграмму CDDK15-I либо запас по внутренним правилам предприятия становится недостаточным. Обратная ситуация тоже встречается часто. Если все реальные грузы укладываются в возможности CDDK15-I с учётом высоты и центра нагрузки, переход к CDDK20 не даёт автоматического выигрыша в скорости: у сравниваемой пары движение с грузом указано как 7 км/ч.

Данные груза, которые нужны до выбора модели

  • Максимальная полная масса одной грузовой единицы вместе с паллетой и тарой.
  • Фактическое расстояние до центра тяжести, особенно для длинного или выступающего груза.
  • Высота верхней поверхности вил на самом высоком обслуживаемом ярусе.
  • Тип паллеты, её состояние и размеры въездных окон.
  • Навесное оборудование, если оно устанавливается на каретку и меняет центр нагрузки.
  • Частота тяжёлых подъёмов за смену, а не только общий поток паллет.

Почему мачту и складской маршрут проверяют отдельно

Сравнение на высоте 4 500 мм даёт похожую картину. CDDK15-I на 1 500 кг и CDDK20 на 2 000 кг имеют в каталоге одинаковую высоту сложенной мачты 2 050 мм, высоту выдвинутой мачты 5 030 мм и свободный ход 1 570 мм. Указанные ширина, радиус поворота и рабочий коридор также совпадают.

Эти цифры не означают, что машина гарантированно пройдёт под каждой дверью и развернётся на любом участке. Высоту сложенной мачты сверяют с самым низким проёмом на всём маршруте. Уклоны, пороги и неровности пола проверяют отдельно. Для разворота учитывают паллету, свес груза, ограждения, стойки и запас до препятствий. Рабочий коридор в карточке относится к определённой паллете; нестандартный поддон требует отдельной проверки.

Парные конфигурации с подъёмом 4 500 мм
ПараметрCDDK15-ICDDK20
Номинальная грузоподъёмность1 500 кг2 000 кг
Высота сложенной мачты2 050 мм2 050 мм
Высота выдвинутой мачты5 030 мм5 030 мм
Свободный ход1 570 мм1 570 мм
Общая ширина850 мм850 мм
Радиус поворота1 655 мм1 655 мм
Рабочий коридор для паллеты 1 000 × 1 200 мм2 535 мм2 535 мм

Совпадение габаритов относится к этим двум связанным позициям. Остаточную грузоподъёмность подтверждают отдельной диаграммой.

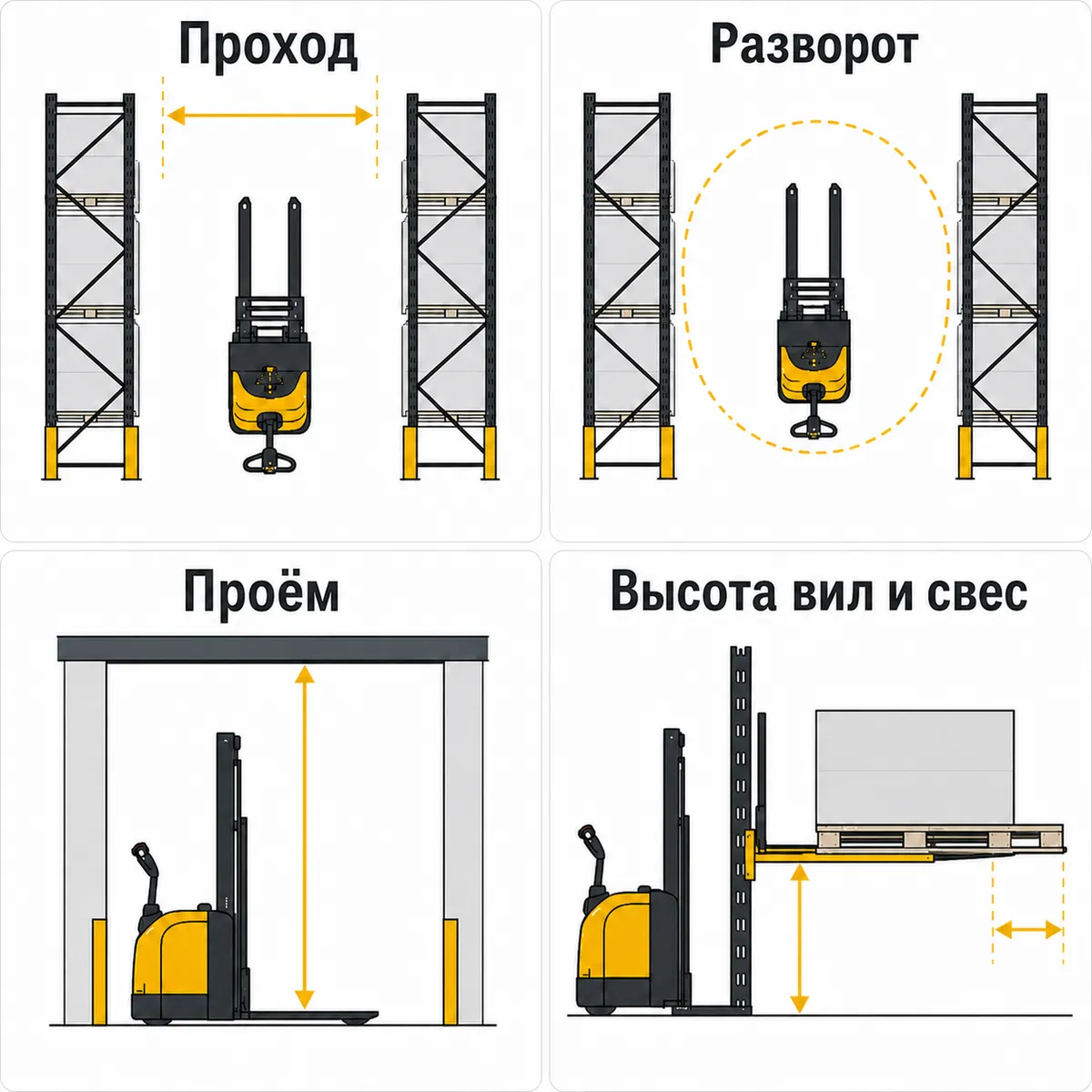

Схема замера ширины прохода, радиуса разворота, высоты проёма, высоты верхней поверхности вил и свеса груза
Какие размеры склада проверить до сравнения CDDK15-I и CDDK20. · Источник: XILIN Россия, редакционная инфографика

Батарея и производительность смены

Тип и ёмкость батареи в выбранных карточках не указаны. Поэтому нельзя обещать одинаковую продолжительность работы или считать стоимость смены только по индексу CDDK15-I либо CDDK20. Для коммерческого расчёта нужна точная комплектация: тип и ёмкость батареи, зарядное устройство, число смен, доступное окно зарядки, время и интенсивность движения за смену.

Грузоподъёмность показывает, сможет ли выбранная комплектация работать с конкретным грузом. Производительность маршрута зависит также от батареи, числа смен, зарядки и фактической загрузки машины. Более высокий номинал не компенсирует неподходящую батарею или слишком узкий проход.

Практические сценарии выбора

Регулярный груз укладывается в возможности CDDK15-I

CDDK15-I остаётся обоснованным выбором, если максимальная полная масса, центр нагрузки и высота подъёма попадают в рабочую область выбранной машины. При этом сравнивают не только паспортный номинал, но и диаграмму для нужной мачты. Если грузовой поток состоит из стабильных паллет без тяжёлых партий, класс 2 000 кг может не добавить складской задаче полезной функции. Тогда на итоговый выбор сильнее повлияют батарея, зарядная инфраструктура и необходимые опции безопасности.

Есть тяжёлые партии или меняется номенклатура

CDDK20 стоит рассматривать, когда склад уже обрабатывает грузы, для которых CDDK15-I не проходит по расчёту, либо когда в номенклатуре появились более тяжёлые паллеты. Важно не превращать это в безусловную рекомендацию «брать с запасом». Более тяжёлый класс нужно проверить по остаточной грузоподъёмности, маршруту, полу и коммерческой комплектации. Решение принимают по зафиксированным грузовым единицам, а не по ожиданию, что когда-нибудь может появиться более тяжёлая паллета.

Когда CDDK20 не решит проблему

Если машина не проходит под проёмом, не разворачивается с паллетой или не поднимает груз на требуемый ярус с нужным остатком, переход с CDDK15-I на CDDK20 сам по себе задачу не решит. В парных конфигурациях на 3 000 и 4 500 мм значительная часть геометрии совпадает. Тогда предметом подбора становятся мачта, свободный ход, высота в сложенном состоянии, фактическая паллета и маршрут. Индекс грузоподъёмности проверяют уже после этих ограничений либо одновременно с ними.

Как подготовить запрос на подбор

Хороший запрос на штабелер помещается на одном листе. В нём есть таблица грузов с максимальной массой и габаритами, схема стеллажа, высоты ярусов, минимальный проём на маршруте, план прохода и режим смен. Фотографии узких участков помогают увидеть ограждения и выступающие конструкции, но не заменяют измерения. Для каждого размера указывают, от какой поверхности и до какой точки он снят.

Поставщику также нужно сообщить, есть ли уклоны, рампы, неровности пола и нестандартные паллеты. После предварительного подбора в коммерческом предложении должны быть точное обозначение модели и модификации, мачта, батарея, зарядное устройство и диаграмма остаточной грузоподъёмности. Тогда сравнение CDDK15-I и CDDK20 становится проверяемым, а не сводится к двум цифрам на шильдике.

Порядок выбора между CDDK15-I и CDDK20

  • Зафиксируйте самый тяжёлый регулярный и самый тяжёлый редкий груз.
  • Проверьте центр нагрузки и геометрию паллеты.
  • Выберите требуемую высоту подъёма и тип мачты.
  • Получите диаграммы остаточной грузоподъёмности для обеих моделей.
  • Сверьте сложенную мачту, радиус поворота и рабочий коридор с реальным маршрутом.
  • Сравните точные батареи, зарядные устройства и опции в коммерческих комплектациях.
  • Выберите минимальный класс, который проходит все проверки и внутренний запас предприятия.

Частые вопросы о CDDK15-I и CDDK20

Поднимет ли CDDK20 груз 2 000 кг на высоту 4 500 мм?

Номинала 2 000 кг в карточке недостаточно для такого вывода. Нужна диаграмма остаточной грузоподъёмности конкретной мачты при фактическом центре нагрузки.

CDDK20 шире CDDK15-I?

У связанных конфигураций на 3 000 и 4 500 мм общая ширина одинакова и составляет 850 мм. Для другой комплектации размер нужно проверить заново.

Для CDDK20 нужен более широкий проход?

В выбранных парах каталог указывает одинаковый рабочий коридор 2 535 мм для паллеты 1 000 × 1 200 мм. Нестандартная паллета, свес груза и препятствия меняют практическое требование.

Почему не взять CDDK20 на всякий случай?

Дополнительная грузоподъёмность полезна только при подтверждённой потребности. Сначала проверяют грузы, остаточную грузоподъёмность, проход и точную комплектацию, затем сравнивают стоимость.

Можно ли сравнить модели только по мощности двигателя подъёма?

Нет. У сравниваемых вариантов указаны 3,2 и 3 кВт, но эти числа не описывают всю рабочую область машины. Решение принимают по диаграмме остаточной грузоподъёмности и полному набору параметров.

Какие замеры нужны перед запросом коммерческого предложения?

Нужны масса и размеры груза, центр нагрузки, высота яруса, минимальный проём, ширина маршрута, паллета, уклоны и сменный режим.
