Платформа оператора нужна не потому, что штабелер выглядит производительнее. Она имеет смысл, когда оператор действительно проходит значительное расстояние вместе с машиной и этот путь занимает заметную часть смены. На коротком маршруте с частыми точными манёврами платформа может почти не влиять на выпуск, зато увеличит габариты техники.
Расчёт строят в два слоя. Сначала определяют путь за смену: длину одного плеча умножают на два и на число циклов. Затем замеряют полный цикл, куда входят захват паллеты, движение, разворот, подъём, постановка, ожидание и возврат. Только после этого сравнивают точные модели.
Короткий ответ
Сопровождаемая модель обычно удобнее на компактном участке, где важны более узкий корпус и частые постановки груза. Машину с платформой стоит рассчитывать для длинных повторяющихся плеч, если она проходит по коридорам и разворотным площадкам. Числовой границы в метрах, после которой платформа обязательна, не существует: результат зависит от числа рейсов, ожиданий и доли движения в цикле.

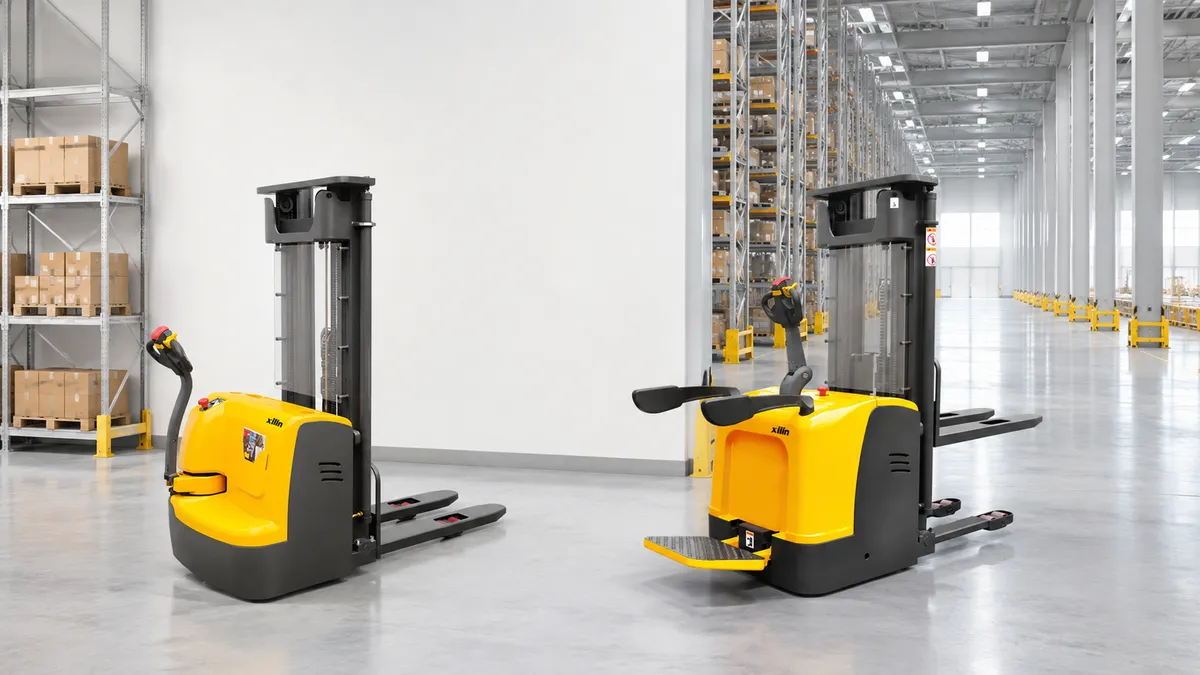

Для предметного сравнения взяты сопровождаемый CDDR15-III и CDDK15-II с платформой. В выбранных карточках обе машины рассчитаны на 1 500 кг при центре нагрузки 600 мм, имеют подъём 3 000 мм и вилы 1 070 мм.
| Параметр | CDDR15-III | CDDK15-II |
|---|---|---|
| Положение оператора | Пеший оператор | Оператор стоит на платформе |
| Общая ширина | 820 мм | 850 мм |
| Радиус поворота | 1 605 мм | 1 655 мм |
| Рабочий коридор | 2 480 мм | 2 535 мм |
| Скорость с грузом | 5,8 км/ч | 7 км/ч |
| Скорость без груза | 6 км/ч | 7,1 км/ч |
| Скорость подъёма с грузом | 0,09 м/с | 0,11 м/с |
| Высота сложенной мачты | 2 087 мм | 1 985 мм |
| Высота выдвинутой мачты | 3 587 мм | 3 455 мм |
Рабочий коридор указан в карточках для паллеты 1 000 x 1 200 мм. Паспортные скорости не учитывают разгон, манёвр и ожидание.
Шаг 1. Посчитайте путь оператора
Измерьте расстояние от точки захвата до точки постановки по реальной траектории, а не по прямой на плане. В маршрут попадают объезды колонн, ворота и безопасные зоны. Умножьте длину одного плеча на два, затем на число полных циклов. Так получается путь, который сопровождающий оператор проходит вместе со штабелером.
Например, при плече 35 м и 60 циклах расчётный путь равен 4 200 м за смену: 35 x 2 x 60. Это не готовое обоснование покупки платформы. Часть циклов может идти по другому маршруту, а время движения может быть меньше времени подъёма и ожидания. Но расчёт показывает масштаб пешей нагрузки, который легко потерять за формулировкой «всего 60 паллет».
Шаг 2. Разложите полный цикл по времени
Паспортная скорость описывает движение машины в заданных условиях. На складе секундомер запускают до ввода вил и останавливают после возврата в исходную точку. Отдельно фиксируют захват, гружёный ход, манёвр у стеллажа, подъём, постановку, обратный ход и ожидание.
Если движение занимает небольшую долю цикла, разница между 5,8 и 7 км/ч повлияет на результат слабее, чем ожидается. Если маршрут длинный и почти прямой, вклад платформы и скорости становится заметнее. Вывод лучше делать по нескольким замерам в обычный и пиковый час. Один свободный проезд утром не описывает загруженную смену.
Для сравнения вариантов используйте один и тот же маршрут, паллету и порядок действий. Если данные CDDK15-II берутся из паспорта, а CDDR15-III проверяется в реальном потоке, результаты нельзя считать равными по качеству. Либо проводят одинаковый тест, либо явно оставляют расчёт предварительным.
Шаг 3. Проверьте, проходит ли платформа по складу
У выбранного CDDK15-II ширина 850 мм, у CDDR15-III 820 мм. Радиусы поворота составляют 1 655 и 1 605 мм, рабочие коридоры 2 535 и 2 480 мм соответственно. Разница выглядит небольшой на листе, но может решить исход в тесном торце стеллажа или у ворот.
Рабочий коридор не заменяют радиусом поворота. Он учитывает манёвр с заданной паллетой, а реальный груз может выступать за её контур. На плане отмечают колонны, ограждения, открытые двери, пешеходные полосы и встречный поток. Затем сложный поворот проверяют с паллетой, близкой к максимальной.
Платформа должна оставаться рабочей и безопасной во всех положениях, предусмотренных эксплуатацией. Нельзя рассчитывать, что оператор будет постоянно складывать её на ходу ради прохождения узкого места. Конкретный порядок работы сверяют с руководством выбранной модели.
Что замерить до сравнения
- Длину каждого плеча по фактической траектории.
- Количество циклов по маршрутам в обычный и пиковый час.
- Время захвата, движения, манёвра, подъёма и ожидания.
- Самый узкий проём и свободную зону разворота.
- Размеры паллеты и максимальный свес груза.
- Высоту самого низкого проёма и верхнего яруса.
- Длительность смены, перерывы и доступное окно зарядки.
Мачта: платформа не единственное различие
При одинаковой высоте подъёма 3 000 мм машины имеют разные габариты мачты. У CDDK15-II сложенная высота 1 985 мм, выдвинутая 3 455 мм и указан свободный ход 1 550 мм. У CDDR15-III карточка приводит 2 087 и 3 587 мм, а сопоставимый свободный ход в ней не опубликован.
Эти параметры проверяют у ворот, антресолей, светильников и спринклеров. Номинал 1 500 кг относится к центру нагрузки 600 мм, но не подтверждает ту же массу на любой высоте. Для конкретной мачты, груза и навесного оборудования запрашивают диаграмму остаточной грузоподъёмности.
Когда сопровождаемая модель выглядит разумнее
CDDR15-III стоит оставить в финальном сравнении, если рейсы короткие, развороты частые, а компактность даёт реальный запас. Он также может быть удобнее в зоне, где оператор постоянно подходит к паллете, контролирует штрихкод или выполняет соседние операции вне машины.
Не стоит выбирать сопровождаемую модель только из-за меньшей ширины. Если за смену оператор проходит несколько километров с грузом, физическая нагрузка и стабильность темпа требуют отдельной оценки. Иногда план склада позволяет сократить путь; иногда платформа оказывается более прямым решением.
Когда модель с платформой оправдывает себя
CDDK15-II имеет смысл рассчитывать на длинных повторяющихся маршрутах, где движение занимает заметную долю цикла. Платформа позволяет оператору ехать вместе с машиной, а опубликованная скорость с грузом выше: 7 км/ч против 5,8 км/ч у сравниваемого CDDR15-III.
Но более высокая паспортная скорость не гарантирует большего выпуска. На пересечениях, у ворот и в тесных зонах действует безопасный режим, а манёвры и ожидание остаются. Платформа оправдана тогда, когда хронометраж показывает выигрыш полного цикла, геометрия склада его не съедает, а организация зарядки поддерживает смену.
Не забывайте о батарее и резерве
У обеих карточек указано напряжение аккумулятора 24 В. Для расчёта смены этого недостаточно: нужны тип и ёмкость батареи, зарядное устройство, температура помещения, интенсивность подъёмов и доступное время подзарядки. Платформенная машина на длинном маршруте может расходовать энергию иначе, чем сопровождаемая на коротком.
Если поток критичен для отгрузки, отдельно продумывают резерв на зарядку, обслуживание и нештатную остановку. Выбор одной более быстрой модели без плана замены может дать меньшую устойчивость, чем две правильно распределённые машины.
Практический порядок выбора
Сначала откройте категории сопровождаемых штабелеров и моделей с платформой оператора. Отберите конфигурации по массе, высоте, паллете и батарее. Затем наложите габариты на план, посчитайте путь и замерьте полный цикл.

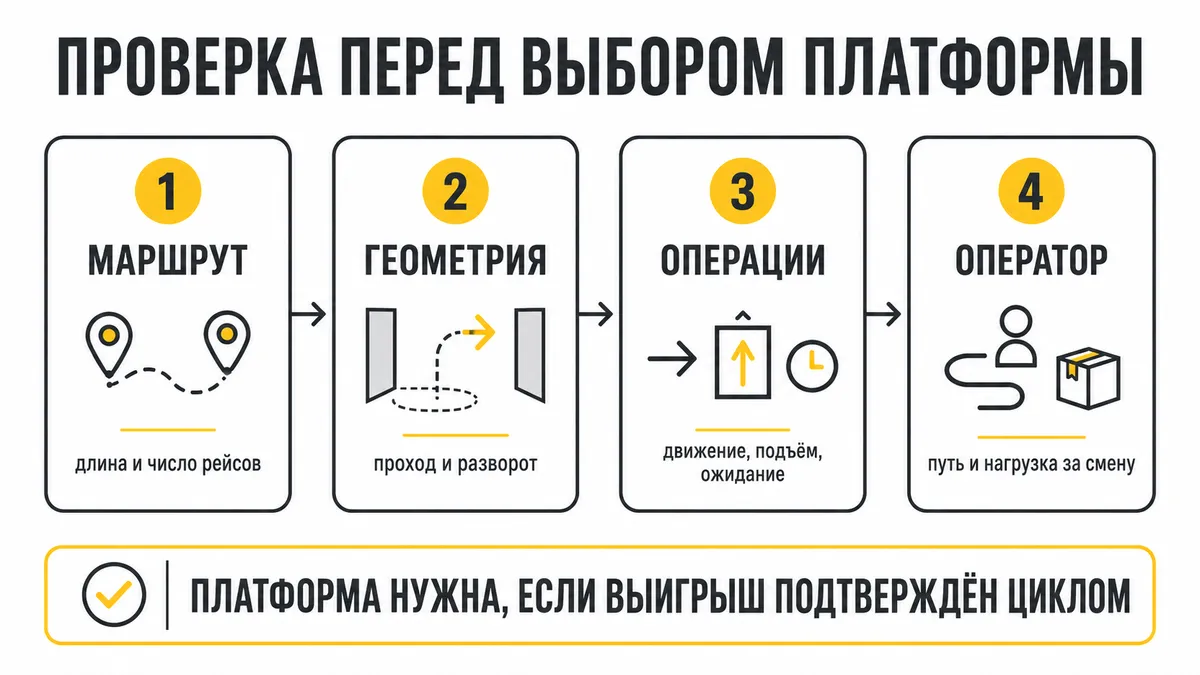

Финальный кандидат должен одновременно пройти четыре проверки: совместимость с грузом, геометрию, производительность и режим эксплуатации. Если один пункт не подтверждён, разницу в цене или скорости обсуждать рано.
Частые вопросы о штабелерах с платформой
После какой длины маршрута нужна платформа?
Единого порога нет. Длину умножают на число циклов и сопоставляют с долей движения в полном рабочем цикле.
Какая модель компактнее в этом сравнении?
CDDR15-III уже на 30 мм, его радиус меньше на 50 мм, а рабочий коридор меньше на 55 мм для указанной паллеты.
CDDK15-II всегда быстрее?
В карточке его скорость движения выше, но выпуск зависит также от манёвров, подъёма и ожиданий. Нужен одинаковый хронометраж полного цикла.
Как посчитать путь оператора?
Умножьте длину одного плеча по фактической траектории на два и на число полных циклов за смену.
Обе модели поднимают 1 500 кг на 3 000 мм?
Карточки имеют такой номинал при центре нагрузки 600 мм. Допустимую массу наверху подтверждают диаграммой остаточной грузоподъёмности.
Достаточно ли рабочего коридора из каталога?
Нет. Его сверяют с фактической паллетой, свесом груза, колоннами, ограждениями и встречным потоком.
