Три штабелера с одинаковой номинальной грузоподъёмностью могут давать совершенно разную нагрузку на смену. У ручной машины оператор перемещает технику и поднимает груз своими усилиями. Штабелер с электроподъёмом снимает наиболее тяжёлую часть вертикальной операции, но горизонтальное перемещение всё ещё нужно учитывать. Самоходная модель приводит в движение и колёса, и мачту.

Поэтому вопрос «сколько паллет за смену» нельзя решать одной таблицей. Десять коротких перестановок на ровном полу и те же десять паллет на длинном маршруте с воротами и поворотами создают разную работу. Подбор начинают с хронометража одного полного цикла, затем сверяют массу, высоту, паллету и геометрию склада.

Короткий ответ

Ручной штабелер обычно рассматривают для редких операций на коротком ровном участке, когда основная ценность - простота и компактность. Модель с электроподъёмом подходит, если перемещения остаются короткими, но груз нужно регулярно поднимать. Самоходный штабелер становится логичным кандидатом, когда растут расстояние, повторяемость рейсов и требования к стабильному темпу.

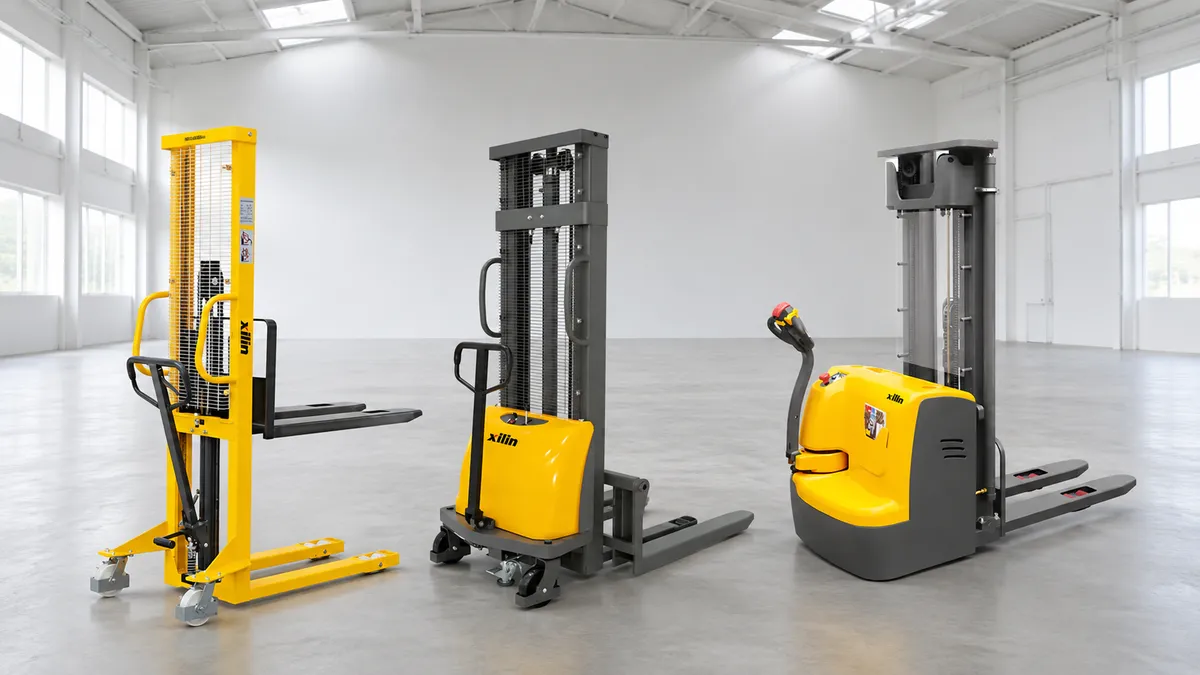

Это направление выбора, а не готовая норма производительности. Чтобы сравнение было предметным, ниже сопоставлены ручной SDJ1500, CDD15B-E с электроподъёмом и самоходный CDDR15-III. Все три карточки имеют номинал 1 500 кг и подъём 1 600 мм, но центры нагрузки и конструкция различаются.

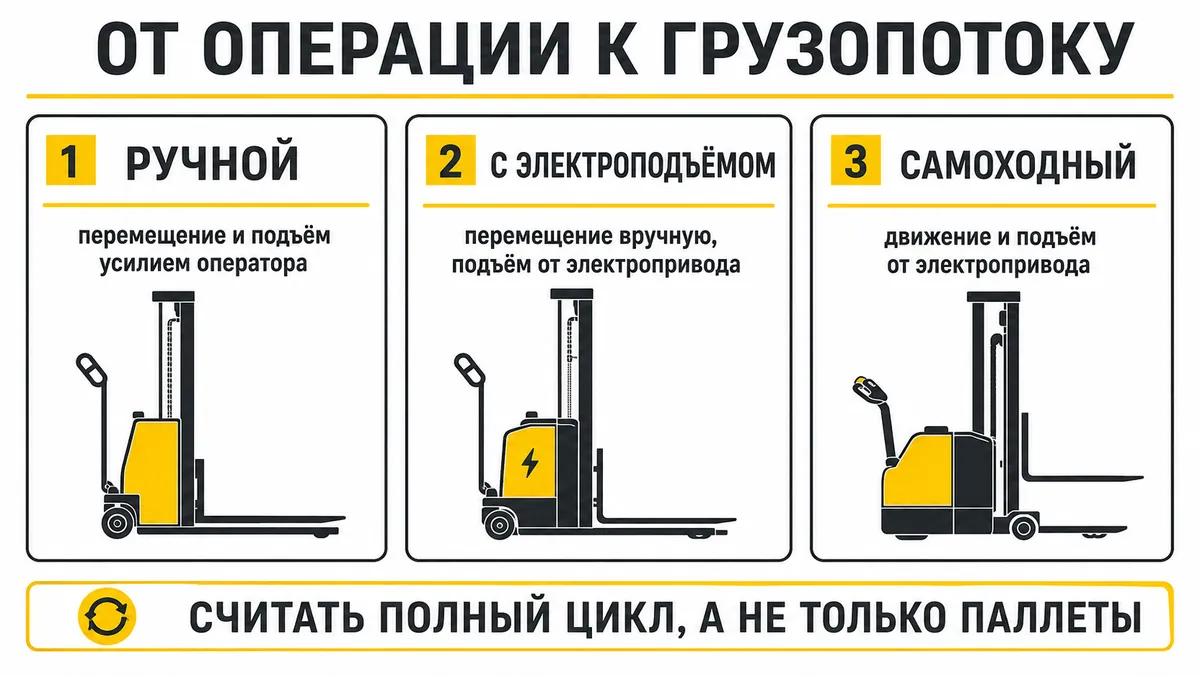

Три типа штабелера по способу движения и подъёма груза
Автоматизация движения и подъёма меняет нагрузку на оператора и структуру рабочего цикла. · Источник: XILIN Россия, редакционная инфографика
Три класса на примере конфигураций 1 500 кг и 1 600 мм
ПараметрSDJ1500CDD15B-ECDDR15-III
КлассРучнойС электроподъёмомСамоходный
Номинальная грузоподъёмность1 500 кг1 500 кг1 500 кг
Высота подъёма1 600 мм1 600 мм1 600 мм
Центр нагрузки400 мм500 мм600 мм
Общая ширина755 мм967 мм820 мм
Радиус поворота1 325 мм1 425 мм1 605 мм
Длина вил1 150 мм1 070 мм1 070 мм
Скорость движения с грузомНе опубликованаНе опубликована5,8 км/ч
Скорость подъёма с грузомНе опубликована0,05 м/с0,09 м/с

Одинаковый номинал не делает модели взаимозаменяемыми: у них разные центры нагрузки, вилы, приводы и геометрия.

Ручной штабелер: когда простота полезнее скорости

SDJ1500 в выбранной карточке имеет ширину 755 мм, радиус поворота 1 325 мм и собственный вес 239 кг. Это самая компактная геометрия из трёх примеров. Вилы длиной 1 150 мм отличаются от двух других моделей, поэтому совместимость с паллетой проверяют отдельно.

Ручной вариант удобен не там, где паллет формально мало, а там, где каждый цикл короткий и предсказуемый. Если груз стоит рядом с местом подъёма, пол ровный, а операции распределены по смене, простая машина может закрыть задачу без аккумулятора и зарядной зоны. Но ручное усилие повторяется в движении, позиционировании и подъёме. Даже небольшой ежедневный объём может оказаться тяжёлым, если паллету приходится тащить далеко или часто корректировать положение.

В каталоге для SDJ1500 указан центр нагрузки 400 мм. Номинальные 1 500 кг нельзя переносить на груз с другим центром тяжести или на любую высоту без проверки. Если груз длинный, неравномерный или выступает за паллету, нужен отдельный расчёт.

Электроподъём: компромисс для короткого маршрута

CDD15B-E переносит вертикальную работу на электропривод. Для конфигурации на 1 600 мм указана скорость подъёма с грузом 0,05 м/с, напряжение аккумулятора 12 В, ширина 967 мм и радиус поворота 1 425 мм. Такой формат стоит рассматривать, когда ручной подъём уже создаёт лишнюю нагрузку, а расстояние между точками всё ещё невелико.

Главная ошибка - воспринимать электроподъём как полноценную замену самоходной технике. Горизонтальная часть цикла остаётся критичной. Если оператор десятки раз проходит длинный коридор с грузом, облегчение подъёма не убирает перемещение. Кроме того, появляется аккумулятор: нужно место для зарядки, понятный график и контроль состояния.

Ширина CDD15B-E в этой карточке составляет 967 мм. Она больше, чем у выбранного ручного и самоходного примеров. Поэтому промежуточный класс не означает автоматически промежуточные габариты. Машину проверяют в воротах, у стеллажей и на развороте.

Самоходный штабелер: когда расстояние становится частью задачи

У CDDR15-III движение и подъём выполняются электроприводами. В карточке на 1 600 мм указаны 5,8 км/ч с грузом, скорость подъёма 0,09 м/с, ширина 820 мм и радиус 1 605 мм. Эти данные позволяют точнее собрать расчёт цикла, но не дают готового числа паллет в час.

Самоходный формат заметнее на повторяющемся маршруте: оператору не нужно создавать тяговое усилие вручную, а темп меньше зависит от длины плеча. При этом возрастает радиус поворота, требуется зарядка и меняются правила организации движения. На маленькой площадке с одной-двумя постановками выигрыш может не покрыть лишнюю сложность.

Центр нагрузки у CDDR15-III указан как 600 мм, у других примеров он иной. Сравнивать номинальные 1 500 кг без этого параметра нельзя. Машину выбирают под фактическую паллету, груз и требуемую высоту, а не только под суточное количество операций.

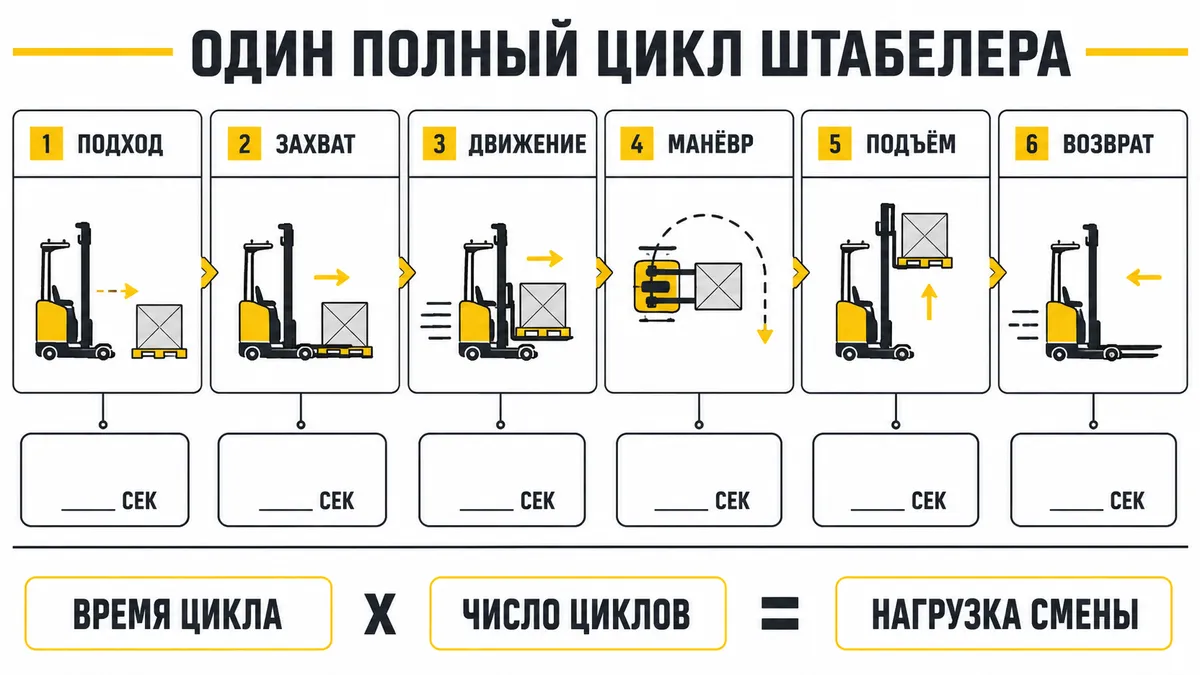

Шесть этапов полного цикла штабелера с полями для замера времени
Хронометраж полного цикла показывает, где теряется время: в движении, манёвре или подъёме. · Источник: XILIN Россия, редакционная инфографика

Как посчитать грузопоток без выдуманной нормы

Возьмите обычную паллету и разложите цикл на этапы: подход к грузу, ввод вил, захват, движение, разворот, подъём, постановка и возврат. Замерьте каждый этап несколько раз в спокойный и пиковый период. В расчёт включают ожидание у ворот, пересечения с людьми, открытие дверей и освобождение зоны.

После этого умножьте медианное время цикла на плановое число операций и добавьте технологический резерв. Если ручной вариант занимает допустимую долю смены и не создаёт чрезмерной физической нагрузки, усложнять технику может быть незачем. Если основное время уходит на подъём, проверяют модель с электроподъёмом. Если доминирует движение, сравнивают самоходные решения.

Не подгоняйте число под заранее выбранную модель. Расчёт должен показать узкое место: усилие, расстояние, манёвр, высоту или ожидание. Иногда проблему решает изменение размещения товара, а не покупка более производительной машины.

Исходные данные для хронометража

  • Масса, размеры и центр тяжести типовой и самой сложной паллеты.
  • Длина гружёного и обратного участков маршрута.
  • Число разворотов, ворот и пересечений с людьми.
  • Высота подъёма и число уровней постановки.
  • Количество циклов в обычный и пиковый час.
  • Состояние пола, уклоны и пороги.
  • Длительность смены, перерывы и окно зарядки.

Высота и мачта могут изменить предварительный выбор

Сравнение на высоте 1 600 мм удобно для понимания классов, но ваш склад может требовать 3 000 мм и выше. Увеличение высоты меняет мачту, высоту машины в сложенном и выдвинутом положении, а иногда и доступную грузоподъёмность наверху. Для каждой конфигурации запрашивают диаграмму остаточной грузоподъёмности.

У трёх выбранных карточек разный центр нагрузки: 400, 500 и 600 мм. Поэтому даже на одинаковом номинале нельзя механически сравнивать работу с длинным грузом. Фактический центр тяжести и свес груза фиксируют до заказа. Если паллета нестандартная, отдельно сверяют длину и ширину вил.

Стоимость владения: что попадёт в расчёт

Цена покупки - только первая строка. Для ручной машины учитывают время оператора, физическую нагрузку и возможное падение темпа к концу смены. Для электроподъёма добавляются аккумулятор, зарядное устройство и обслуживание силовой части. Для самоходной модели к этому прибавляются привод движения, обучение и организация безопасных маршрутов.

Считать нужно стоимость выполнения операции, а не стоимость килограмма паспортной грузоподъёмности. Более дорогая техника может быть оправдана на длинном маршруте, но избыточна в зоне редких перестановок. На одном складе вполне могут работать все три класса: каждый на своём участке.

Порядок выбора

Начните с разделов ручных штабелеров, штабелеров с электроподъёмом и самоходных штабелеров XILIN. Выберите по одному исполнению, которое подходит по массе и высоте, и наложите их геометрию на план склада. Затем сравните хронометраж, режим зарядки и нагрузку на оператора.

Финальный выбор подтверждают не общим названием класса, а точной карточкой: модель, мачта, центр нагрузки, вилы, батарея и доступные опции. Это защищает от ситуации, когда подходящая по производительности машина не проходит в проём или не совместима с паллетой.

Частые вопросы о выборе типа штабелера

С какого количества паллет нужен самоходный штабелер?

Универсальной границы нет. Один и тот же объём создаёт разную нагрузку на коротком и длинном маршруте, поэтому считают полный цикл и распределение операций по смене.

Чем полуэлектрический штабелер отличается от самоходного?

У класса с электроподъёмом автоматизирована вертикальная операция. У самоходной машины электропривод также выполняет движение.

Какая из трёх моделей компактнее?

В выбранных карточках SDJ1500 имеет наименьшую ширину 755 мм и радиус 1 325 мм. Это не отменяет проверку манёвра с паллетой.

Можно ли сравнивать все три модели по номиналу 1 500 кг?

Только с оговорками. У них различаются центры нагрузки, поэтому допустимую работу с конкретным грузом проверяют отдельно.

Нужна ли зарядная зона для CDD15B-E?

У карточки указана батарея 12 В, значит график и место зарядки нужно предусмотреть. Точную комплектацию зарядного оборудования сверяют при заказе.

Что измерить на складе первым?

Самый узкий проём, сложный разворот, длину типового маршрута, высоту яруса и фактическую паллету с грузом.
