Длина вил должна поддерживать груз, входить в паллету и не мешать на маршруте. Поэтому 800, 1150, 1500, 1800 и 2000 мм нельзя расположить на шкале от «хуже» к «лучше». Короткие вилы помогают в кузове и тесной зоне, стандартные подходят для большинства привычных операций, а удлинённые нужны для соответствующей тары или длинного груза.

Правильный размер находят по самой таре. Измерьте направление входа, расстояние до поперечных досок и участок, на который реально опирается груз. Затем проверьте повороты, двери, лифт и место разгрузки с полной длиной связки. Если начать с каталожного числа, легко купить длинные вилы, которые цепляют соседний груз, или короткие, оставляющие тару без достаточной опоры.

Короткий ответ

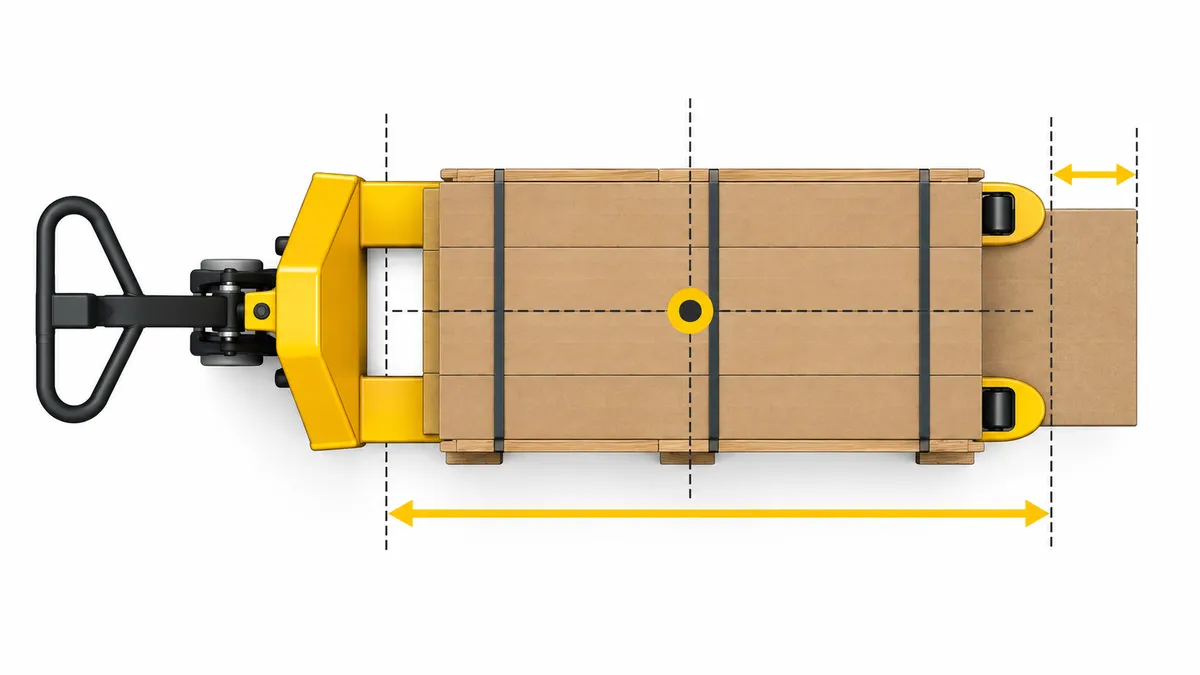

Схема длины вил, опоры груза и положения центра тяжести
Длина вил должна поддерживать нужную часть груза и соответствовать его центру тяжести. · Источник: XILIN Россия, редакционная инфографика

Какие размеры нужно снять

Поставьте пустую тару на ровный пол и определите допустимое направление захода. Измерьте свободный канал для каждой вилы, общую ширину, высоту входа и расстояние до элементов, которые могут остановить ролики. Потом повторите измерение на загруженной паллете: прогиб нижних досок способен уменьшить зазор.

Для непаллетированного груза нужна схема точек опоры. Вилы не должны нажимать на слабую упаковку или выступать в опасную зону. Если груз длиннее вил, поставщик должен подтвердить допустимое размещение и центр тяжести. Общая фраза «вилы почти на всю длину» для расчёта недостаточна.

Карта совместимости тары

  • Длина и ширина нижней опорной поверхности.
  • Направление, с которого разрешён подхват.
  • Высота и ширина каждого входного проёма.
  • Расположение поперечных досок, ножек и усилителей.
  • Прогиб и повреждения тары под максимальной нагрузкой.
  • Допустимый выступ вил за тару или запрет такого выступа.
  • Положение центра тяжести и точки, где груз должен опираться на вилы.

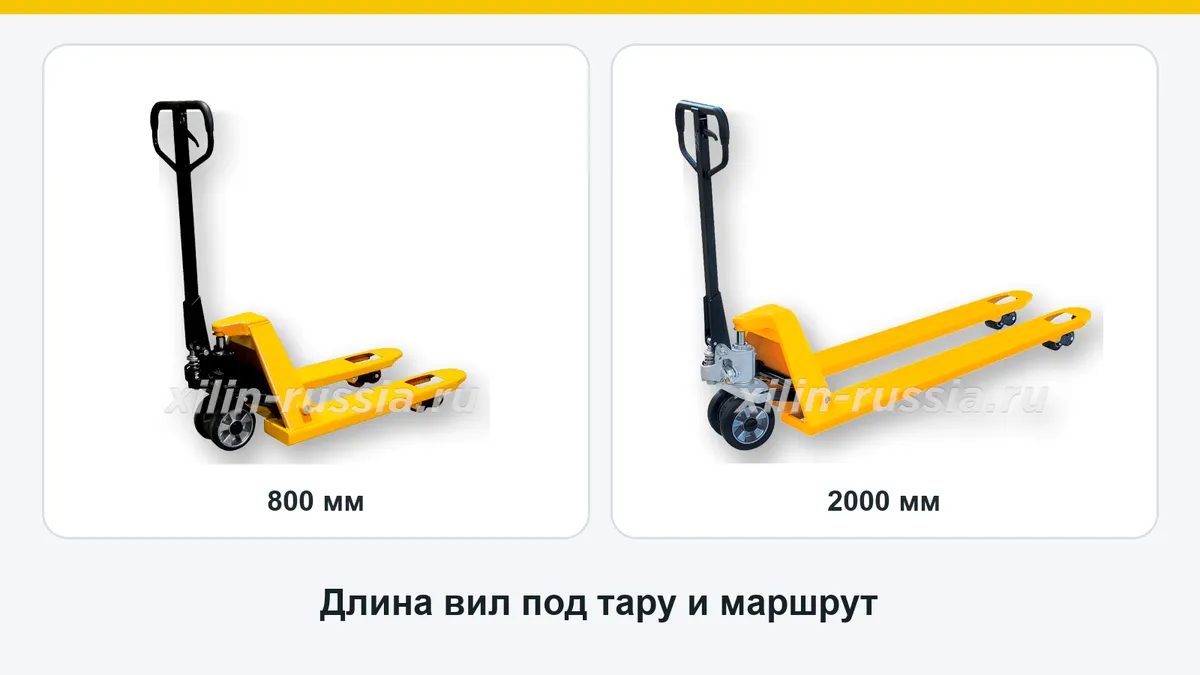

Что меняется от 800 до 2000 мм

В текущем каталоге BF25 L800 имеет вилы 800 мм и массу 58 кг. У стандартной BF 25 вилы 1 150 мм, а масса составляет 72 кг. Короткая версия занимает меньше места по длине и в карточке имеет меньший радиус поворота, однако поддерживает более короткий участок груза.

Удлинённые L1500, L1800 и L2000 весят 94, 109 и 115 кг. Рост собственной массы нужно учитывать при пустом возврате и развороте. Все пять карточек указывают номинал 2 500 кг, поэтому длина вил не является отдельным повышением грузоподъёмности.

Пять длин вил в текущем каталоге
ИсполнениеДлина вилШиринаНоминалМасса
BF25 L800800 мм550 мм2 500 кг58 кг
BF 251 150 мм550 мм2 500 кг72 кг
BF25 L15001 500 мм550 мм2 500 кг94 кг
BF25 L18001 800 мм550 мм2 500 кг109 кг
BF25 L20002 000 мм550 мм2 500 кг115 кг

Характеристики относятся к текущим карточкам. Габариты груза и допустимое положение центра тяжести подтверждают до заказа.

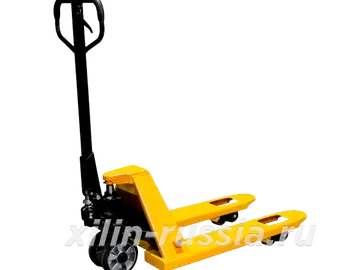

Когда нужны вилы 800 мм

Короткая тележка полезна, когда тара действительно короче стандартной, а работа идёт в кузове, лифте или тесной зоне комплектования. Её преимущество исчезает, если груз опирается только на небольшую часть вил и остаётся неустойчивым. Поэтому категорию коротких тележек рассматривают после замера тары, а не только прохода.

Проверьте, не попадут ли передние ролики в поперечную доску и можно ли полностью выйти из паллеты в месте разгрузки. Иногда короткие вилы входят свободно, но ролик останавливается внутри основания. Пробный подхват с рабочей нагрузкой даёт больше информации, чем замер внешнего размера.

Что даёт длина 1150 мм

1 150 мм удобно использовать как базовую точку сравнения: именно такая длина указана у стандартной BF25 и многих других гидравлических тележек каталога. Но слово «стандартная» не гарантирует совместимость с любой паллетой. Одна и та же тара может подаваться с разных сторон, а расположение досок и проёмов меняет допустимый заход.

Если склад работает с несколькими типами тары, составьте матрицу. По строкам перечислите паллеты и контейнеры, по столбцам длины и ширины вил. Ячейка считается подтверждённой только после замера или пробного подхвата. Так редкая нестандартная тара не заставит ошибочно менять весь парк.

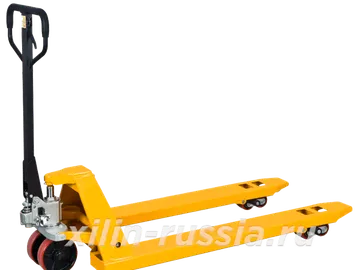

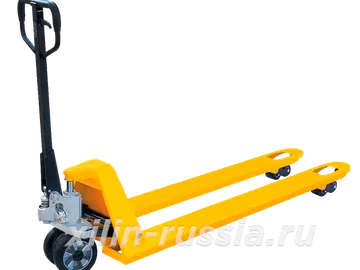

Когда оправданы 1500, 1800 и 2000 мм

Удлинённые тележки нужны для длинной тары, нескольких связанных опор или груза, которому требуется большая поддерживаемая площадь. Выбирайте минимальную длину, которая выполняет эту задачу и подтверждена схемой нагрузки. Вилы не должны бесконтрольно выступать за груз: оператор может не видеть их концы.

Перед покупкой пройдите маршрут с шаблоном полной длины. Отметьте наружный угол вил в повороте, место для рукоятки и выход из лифта. В карточках L1500, L1800 и L2000 указан одинаковый радиус поворота, но длинные вилы и груз формируют большую фактическую зону, которую нельзя оценивать только по одному паспортному полю.

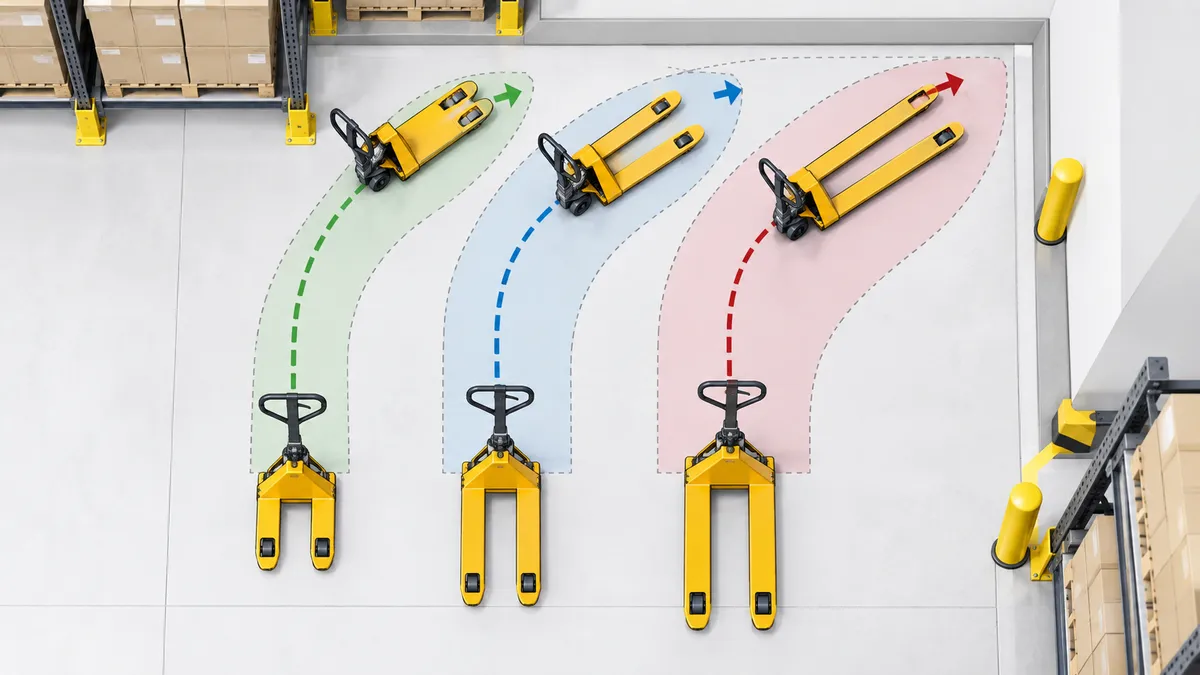

Схема зоны разворота тележек с короткими, стандартными и длинными вилами
Чем длиннее связка тележки и груза, тем больше фактическая зона, которую нужно проверить в повороте. · Источник: XILIN Россия, редакционная инфографика

Проверка маршрута с грузом

Нарисуйте на полу прямоугольник по габаритам связки тележки и груза. Пройдите самые сложные места в обоих направлениях: выезд из ряда, дверь, поворот у стеллажа, весы, лифт и зону установки. Учтите, что оператор находится за рукояткой и ему нужно место для безопасной позиции.

Для длинных вил особенно важна видимость концов. Если они выступают из-под груза, зону следует обозначить и исключить соседние проходы людей. Когда длинная тара перевозится редко, сравните покупку отдельной тележки с организацией специального маршрута и хранения, чтобы её не выдавали на обычные паллеты без необходимости.

Частые вопросы

Выбор длины вил гидравлической тележки

Какая длина вил считается стандартной?

В текущем каталоге базовая BF25 имеет вилы 1 150 мм. Совместимость всё равно подтверждают по конкретной таре и направлению захода.

Можно ли брать 2000 мм с запасом?

Лишняя длина увеличивает массу и занимаемую зону, а концы могут выступать из-под груза. Нужна минимальная подтверждённая длина.

Подойдут ли вилы 800 мм для обычной паллеты?

Ответ зависит от направления входа, конструкции и опоры груза. Нужен замер и пробный подхват, а не только внешняя длина паллеты.

Меняется ли грузоподъёмность с длиной?

У пяти рассмотренных карточек указан одинаковый номинал 2 500 кг, но допустимое размещение длинного груза нужно сверять отдельно.

Почему важна масса тележки?

Удлинённые версии тяжелее при пустом возврате и развороте. Это влияет на повседневную работу оператора.

Как проверить проход без готовой тележки?

Сделайте жёсткий или напольный шаблон полной длины и ширины, затем пройдите повороты с учётом габарита груза и места оператора.
