Ширина вил должна совпасть не с внешней шириной паллеты, а с её нижними проёмами и точками опоры. Слишком узкая тележка может не поддержать широкий груз, а слишком широкая просто не войдёт в тару. Поэтому выбор начинают с замера снизу: именно там проходят вилы и ролики.

В линейке XILIN есть исполнения от 450 до 1 055 мм. Это не последовательные ступени грузоподъёмности. Напротив, у самой широкой из рассматриваемых карточек номинал ниже, чем у узкой BFW-450. Ширина решает геометрию задачи, а допустимую массу всегда проверяют отдельно.

Короткий ответ

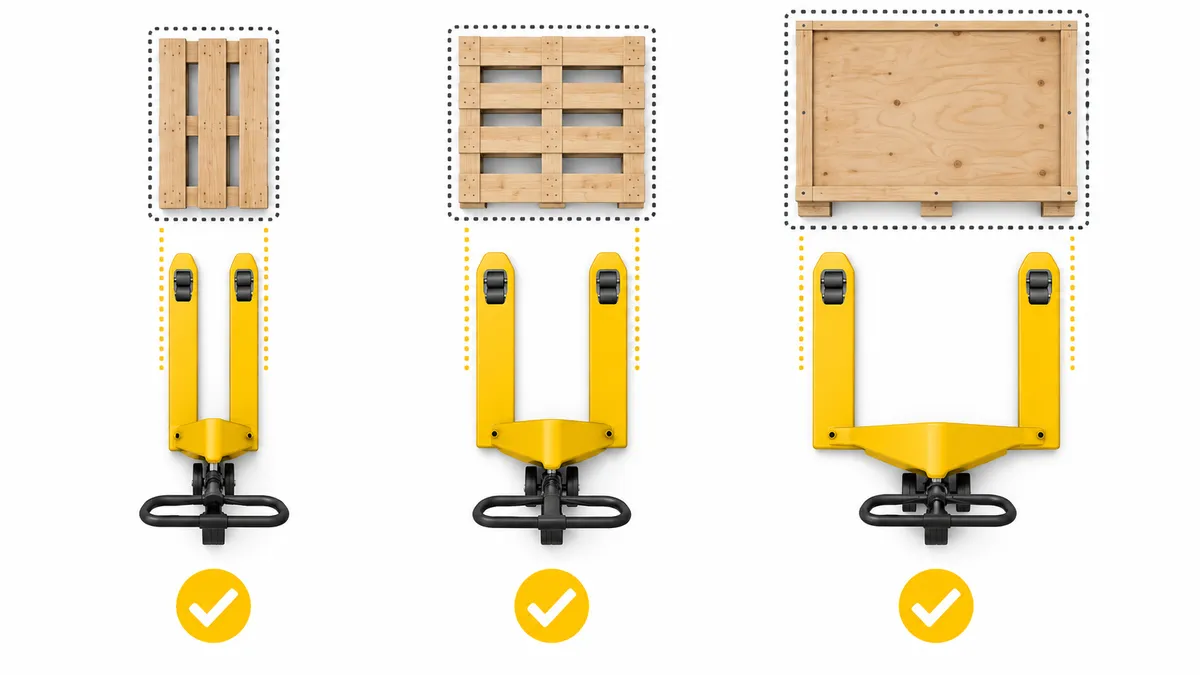

Схема соответствия узких, стандартных и широких вил разной таре
Ширина пары вил должна проходить в нижний канал и совпадать с требуемыми точками опоры. · Источник: XILIN Россия, редакционная инфографика

Как правильно измерить паллету

Перевернуть паллету ради замера не обязательно, но нижняя часть должна быть доступна для осмотра. Измерьте свободный канал между досками или ножками, расстояние до поперечин, высоту входа и глубину, на которой ролики проходят препятствие. Запишите минимальное значение, а не самый широкий участок.

Повторите проверку на нескольких экземплярах одной тары. Дерево меняет геометрию, доски ремонтируют, пластик деформируется, а самодельные контейнеры отличаются между партиями. Для мягкой упаковки отдельно отметьте точки, куда вилы не должны передавать нагрузку.

Размеры для запроса поставщику

  • Минимальная внутренняя ширина канала для пары вил.
  • Расстояние между ножками, досками и поперечинами.
  • Высота входа в нескольких точках под рабочей нагрузкой.
  • Длина допустимого захода и положение передних роликов.
  • Внешняя ширина тары и требуемые точки опоры груза.
  • Полная масса, положение центра тяжести и возможность смещения.
  • Самое узкое место маршрута и зона разворота с грузом.

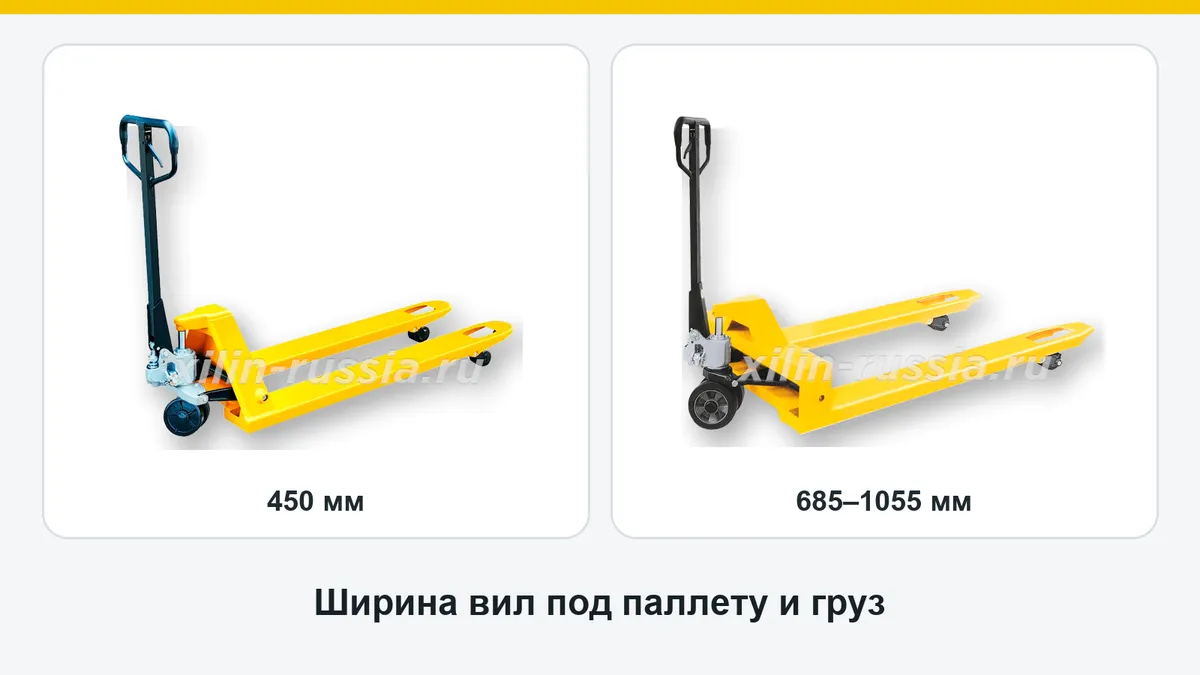

Какие варианты есть в текущем каталоге

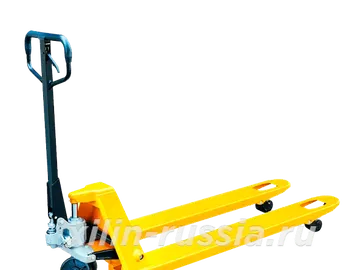

Узкая XILIN BFW-450 имеет ширину вил 450 мм, длину 1 150 мм и номинал 2 500 кг. Для сравнения у стандартной BF 25 указано 550 мм при той же длине и грузоподъёмности. Эти две карточки различаются геометрией, но не дают основания считать узкую версию слабее.

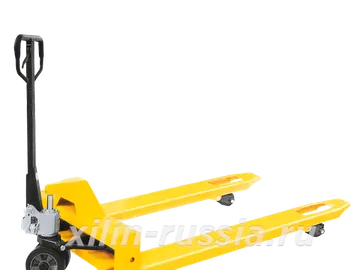

Широкие исполнения представлены BFW-685, BFW-850 и BFW-1055. Их номиналы по карточкам составляют 2 000, 2 000 и 1 000 кг. Чем шире вилы, тем внимательнее нужно сопоставлять фактическую массу и опору груза с точной моделью.

Ширина вил и другие параметры
МодельШирина вилНоминалПодхватМасса тележки
BFW-450450 мм2 500 кг85 мм70 кг
BF 25550 мм2 500 кг85 мм72 кг
BFW-685685 мм2 000 кг85 мм98 кг
BFW-850850 мм2 000 кг90 мм98 кг
BFW-10551 055 мм1 000 кг90 мм110 кг

У всех пяти карточек длина вил 1 150 мм. Ширина и грузоподъёмность проверяются как отдельные параметры.

Когда нужны узкие вилы

Узкое исполнение выбирают, когда пара стандартных вил физически не проходит между элементами тары. Это может быть специальный контейнер, компактная паллета или оборудование с ограниченными карманами. Важно убедиться, что после входа ролики свободно проходят внутри и не упираются в поперечину.

Узкая колея не должна превращать широкий груз в неустойчивый. Если опора оказывается слишком близко к центру, край груза получает недостаточную поддержку. Поставщику показывают схему нижней поверхности и центр тяжести, а не только одно число 450 мм.

Когда оправданы широкие вилы

Широкая пара вил нужна, когда груз должен опираться ближе к краям или тара имеет широко расположенные карманы. Она может быть удобна для листового материала, корпусов и специальных контейнеров, но конкретный сценарий нужно подтвердить расчётом. Нельзя просто раздвинуть точки опоры и сохранить прежний номинал по аналогии со стандартной тележкой.

У BFW-685 и BFW-850 в каталоге указан номинал 2 000 кг, у BFW-1055 1 000 кг. Это наглядно показывает, почему ширину нельзя выбирать отдельно от нагрузки. У BFW-850 и BFW-1055 также подхват 90 мм, поэтому низкая тара, совместимая с BF 25, может не подойти.

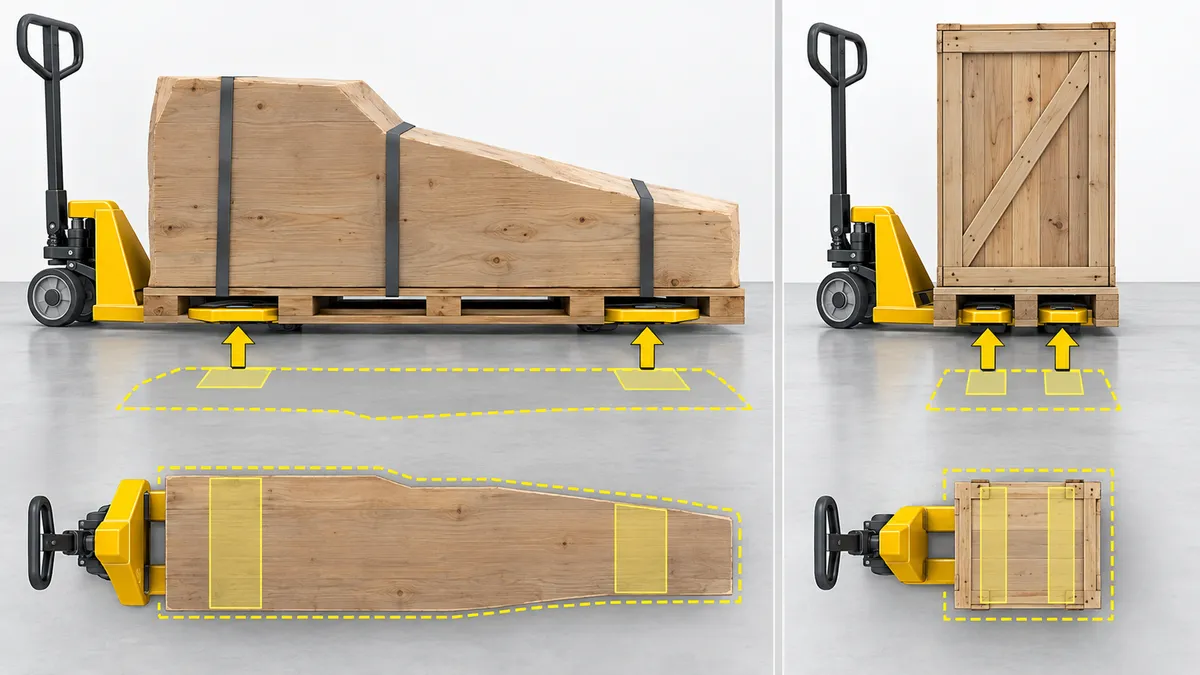

Схема опоры длинного и узкого нестандартного груза на вилы
Для нестандартной тары проверяют прочные точки снизу и положение вил относительно центра тяжести. · Источник: XILIN Россия, редакционная инфографика

Проверка нестандартного груза

Для нестандартного груза нарисуйте его нижний контур и отметьте прочные точки. Проведите две полосы там, где будут находиться вилы, и укажите центр тяжести. Если он смещается при расходовании материала или движении жидкости, рассмотрите крайние положения. Схема должна сопровождаться массой и способом фиксации.

Затем проверьте путь. Широкая тележка занимает больше поперечного пространства, особенно у стеллажных стоек, ограждений и дверных коробок. Сделайте шаблон наружной ширины, но не забывайте о габарите самого груза: он может быть ещё шире.

Логика предварительного выбора
СитуацияКакой диапазон проверитьЧто может остановить выбор
Очень узкие карманы450 ммНедостаточная боковая опора груза
Привычная складская тара550 мм как отправная точкаИное направление входа или низкий проём
Широкое основание685 или 850 ммНоминал 2 000 кг и ширина маршрута
Очень широкая опора1 055 ммНоминал 1 000 кг и подхват 90 мм

Окончательный выбор подтверждают по чертежу тары, паспорту тележки и пробному подхвату.

Что зафиксировать в заказе

В коммерческом предложении должны быть точная модель, наружная ширина пары вил, длина, высота подхвата, грузоподъёмность, тип колёс и роликов. Приложите схему тары к переписке. Так число вроде 850 мм не потеряет смысл и не будет истолковано как ширина каждой отдельной вилы или ширина проёма.

При приёмке измерьте поставленную тележку и выполните пробный заход без груза, затем с рабочей паллетой в контролируемых условиях. Проверьте, что ролики проходят поперечины, груз лежит на предусмотренных точках, а оператор сохраняет обзор и безопасное положение.

Частые вопросы

Узкие и широкие вилы XILIN

Широкие вилы поднимают больше?

Нет. У BFW-1055 в текущей карточке указан номинал 1 000 кг, тогда как у узкой BFW-450 2 500 кг.

Можно ли выбрать ширину по внешнему размеру паллеты?

Недостаточно. Нужны внутренние проёмы, поперечины, точки опоры и допустимое положение роликов.

Что считать стандартной отправной точкой?

У BF25 указана ширина вил 550 мм. Это база сравнения, но не гарантия совместимости с любой тарой.

Подойдёт ли BFW-850 для низкой паллеты?

Сначала измерьте вход. У BFW-850 в карточке высота подхвата 90 мм, поэтому нужен достаточный зазор под нагрузкой.

Как понять, что узкие вилы поддерживают груз?

Нанесите их положение на схему нижней поверхности и проверьте прочные точки, центр тяжести и устойчивость.

Нужен ли пробный подхват?

Для нестандартной тары это лучший способ подтвердить геометрию после предварительных замеров и проверки паспорта.
