Подвилочный ролик подбирают по месту установки, размерам и исполнению узла. Поиск «ролик XILIN» даёт только отправную точку: у ручной тележки, штабелера и электрической тележки могут быть разные ролики, оси и крепления. Даже совпадение наружного диаметра не гарантирует, что новая деталь встанет без переделки.
Задача закупщика — связать деталь с конкретной машиной и получить подтверждение совместимости до оплаты. Для этого понадобятся табличка техники, фотографии опоры и доступные измерения. Разбирать нагруженный узел или поднимать машину ради фотографии самостоятельно не следует. Скрытые размеры проверяет сервисный специалист после безопасной подготовки техники.
Найдите нужный узел на машине
Сначала уточните, где стоит ролик. Грузовые ролики под вилами, рулевые колёса возле рукояти и ведущее колесо электрической машины выполняют разные задачи. Слова «переднее колесо» неоднозначны: человек может смотреть на технику со стороны вил или со стороны оператора. Общий снимок с отмеченным местом установки снимает эту путаницу.

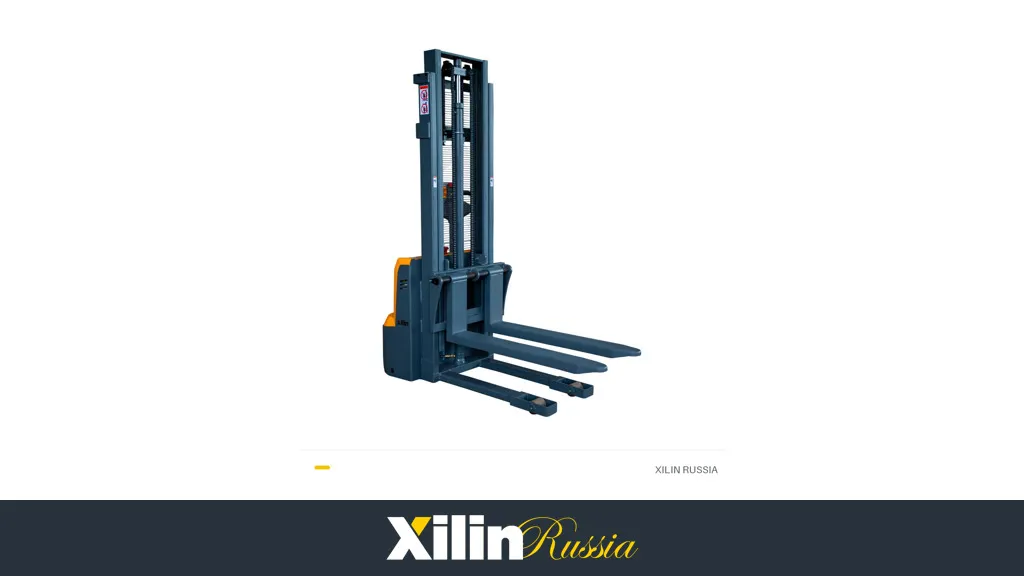

В разделе ручных штабелеров XILIN представлены машины с разными опорами и вилами. Например, SDJ500 с подъёмом 1000 мм — самостоятельное исполнение, которое нельзя использовать как образец для всех SDJ. На самоходном CDD12R-EN ролики также связаны с конкретным исполнением опоры; параметры ручной модели на него не переносят. Перепишите обозначение своей машины полностью. Если сохранился паспорт или каталог запчастей, приложите страницу узла и номер позиции, а не только обложку документа.
Один ролик, пара или узел в сборе
Фотография снизу помогает понять компоновку опоры. Уточните количество роликов и способ их размещения, но не считайте похожий внешний вид достаточным доказательством одинаковых деталей. Нужно выяснить, продаётся ли отдельный ролик, ролик с подшипниками либо весь узел с осью и креплением.
В согласованном заказе перечисляют комплектность. Если старая ось сохраняется, специалист должен подтвердить её состояние и соответствие новой детали. Когда поставщик предлагает сборку, запросите состав по позициям. Иначе слово «комплект» может означать разное для продавца и сервисного инженера, а недостающая втулка обнаружится уже при монтаже.
Разделите наружные и посадочные размеры
| Что записать | Как описать |
|---|---|
| Наружный диаметр | Номинал по документу и отдельно измерение изношенной детали |
| Ширина | Рабочая поверхность и полный осевой размер, если они различаются |
| Отверстие и опора | Посадка, подшипники или втулки согласно конструкции |
| Ось | Размеры и способ фиксации по чертежу узла |
| Количество | Число деталей на выбранном месте установки |
| Исполнение | Материал, артикул и состав поставки |

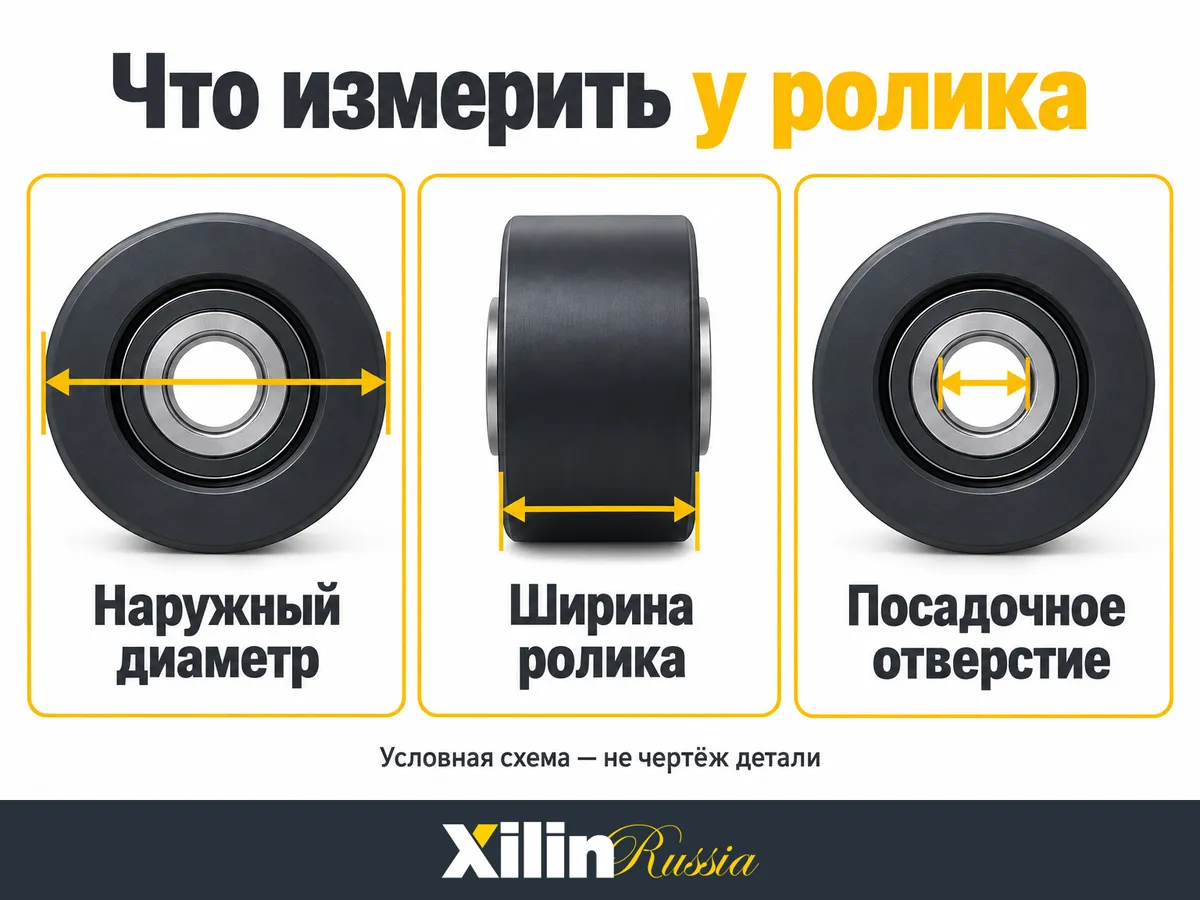

Схема размеров условная. Значения определяют для конкретного узла, а не для марки в целом.
Износ изменяет наружный размер. Если рабочий слой стёрт неравномерно, одно измерение может скрыть разницу между участками. Запишите состояние детали и не выдавайте фактический изношенный диаметр за заводской номинал. Поставщику полезны снимки с измерительным инструментом, где видно, между какими поверхностями снят размер.
Внутреннее отверстие установленного подшипника и посадочное место под сам подшипник — разные элементы. Не смешивайте их в одной строке «диаметр внутри». Если нет уверенности в названии, приложите фотографию с отметкой измеряемого участка. Размеры снятой оси также не заменяют сведения о её фиксации и сопрягаемых деталях.
Материал нельзя выбирать только по цвету
Для грузовых роликов производители предлагают разные материалы и исполнения. В справочнике Blickle по роликам для тележек выбор связан с нагрузкой, способом перемещения и условиями работы. Этот источник объясняет подход к подбору, но не подтверждает применимость какой-либо детали к XILIN.
Сообщите поставщику, по какому полу движется техника, встречаются ли стыки, загрязнения и влажные участки. Полезно указать, на каком участке заметили проблему. По фотографии нельзя надёжно определить состав материала, а одинаковый цвет не означает одинаковых свойств. Предложение заменить исполнение должно сопровождаться точным артикулом и подтверждением для вашей машины.

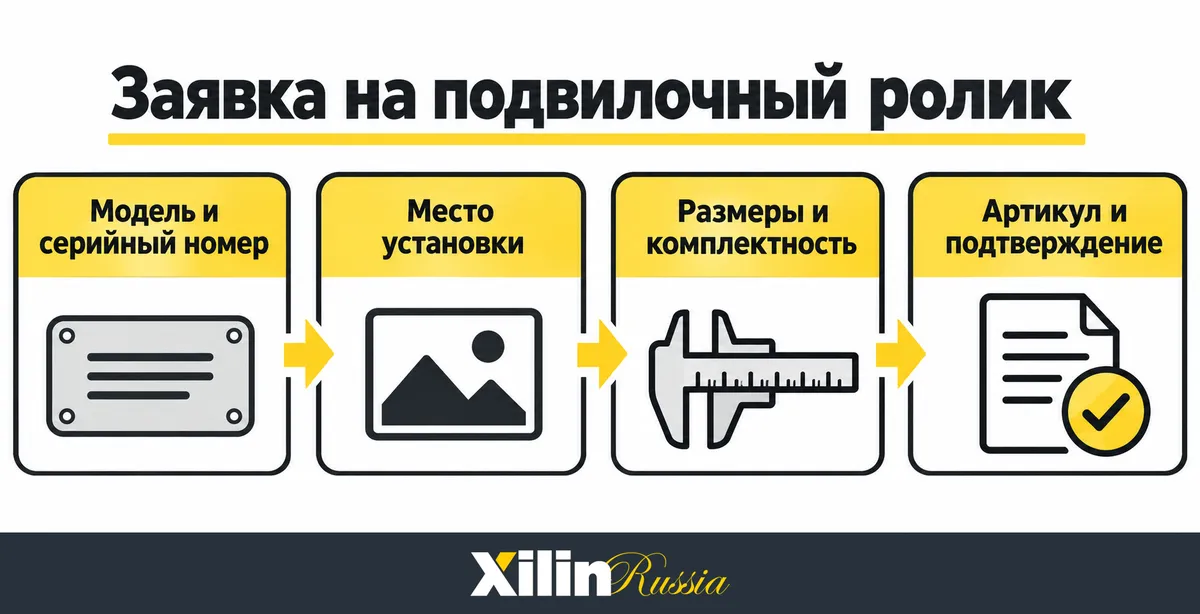

Соберите заявку без лишней разборки
Для первого обращения достаточно общего вида, таблички, доступного вида роликовой опоры и описания задачи. Если техника уже находится в сервисе, попросите специалиста дополнить пакет снимками снятых деталей и измерениями. Отдельно отметьте, какие сведения взяты из документа, а какие получены на изношенном узле.
В обращении через раздел запчастей XILIN свяжите все фотографии с одной машиной. При обслуживании нескольких единиц одинаковой серии заведите отдельную строку на каждый серийный номер. История замены особенно важна, если прежний владелец менял оси или ставил нештатные ролики: старая деталь в этом случае не обязательно является правильным образцом.
Проверьте заявку перед отправкой
- Полная модель, серийный номер и фотография таблички.
- Общий вид машины и точное место установки ролика.
- Артикул по документации либо фотографии и согласованные размеры.
- Количество, материал и комплектность предлагаемой поставки.
- Условия движения и описание износа без самостоятельного диагноза.
Как сравнить два предложения
Сведите предложения в одну таблицу: артикул, применимость, размеры, материал и комплектность. Две одинаковые цены могут относиться к разным поставкам: в одной указан только ролик, в другой включены подшипники. Разницу нужно выяснить до выбора, а не после доставки.
Попросите продавца письменно связать предложенную позицию с данными вашей машины. Формулировка «для китайской складской техники» слишком общая. Если вместо исходной детали предлагают аналог, уточните основание замены. Близкий размер и возможность вставить ось не подтверждают пригодность узла под рабочей нагрузкой.
Приёмка и запись результата
При получении сверяют маркировку, количество и исполнение с заказом. Упаковку и документы сохраняют до проверки комплектности. Если геометрия отличается от согласованной, монтаж откладывают до ответа поставщика. Самостоятельно расширять отверстия, стачивать торцы или менять крепление ради установки не следует.
Проверку после монтажа выполняют по руководству машины и порядку сервиса. В карточке оборудования сохраните артикул, дату и исполнителя. Для парка гидравлических тележек и штабелеров это позволяет повторять подтверждённые заказы, сохраняя связь детали с конкретным узлом. Если износ быстро повторяется, перед новой покупкой требуется оценить его причину, а не просто выбрать более твёрдый материал.
Что делать с неполными исходными данными
Иногда табличка повреждена, документов нет, а техника нужна в работе. В такой ситуации честно обозначьте, что модель установлена предположительно. Передайте общий вид и все сохранившиеся обозначения. Не подставляйте в заявку название похожей машины, найденной в поиске: оно создаст ложную уверенность при подборе.
Если поставщик пока не может подтвердить совместимость, следующая полезная операция — согласовать недостающие фотографии или измерения. Заказывать несколько случайных размеров на пробу обычно менее удобно: техника остаётся разобранной, а ответственность за неподходящую деталь неясна. Подтверждённый чертёж или номер детали даёт более надёжную основу для ремонта.
Вопросы перед заказом
Можно ли заказать ролик только по фотографии?
Фотография помогает определить место установки, но для подтверждения детали нужны данные машины, артикул либо размеры и исполнение узла.
Нужно ли заказывать ось вместе с роликом?
Это зависит от состояния и конструкции узла. Состав поставки согласуют с сервисным специалистом и перечисляют в заказе.
Одинаковы ли ролики у всех ручных XILIN?
Нет оснований считать их одинаковыми по одной марке. Совместимость подтверждают для конкретной модели, исполнения и места установки.
