Чтобы подобрать запчасть XILIN, недостаточно написать «ролик для штабелера» или приложить одну фотографию. Нужны данные машины, обозначение узла и признаки конкретной детали. Внешне похожие элементы могут отличаться посадкой, материалом, электрическими параметрами или конструктивным исполнением.
Хорошо подготовленная заявка сокращает переписку и помогает избежать повторной доставки. Разберём, что снять с шильдика, какие фотографии полезны, когда нужны размеры и почему каталог запчастей в PDF должен соответствовать именно вашей машине.
Начните с идентификации машины
Сфотографируйте заводскую табличку целиком и отдельно перепишите модель и серийный номер. Сохраните буквы, цифры, дефисы и дополнительные индексы. Если часть маркировки не читается, укажите это прямо, вместо того чтобы восстанавливать символы по памяти.
Добавьте год выпуска, если он указан, и общий вид техники. Полезны документы поставки и сведения о ранее заменённых узлах. Заводская комплектация и фактически установленная деталь могут различаться после ремонта, поэтому о переделках нужно сообщить заранее.

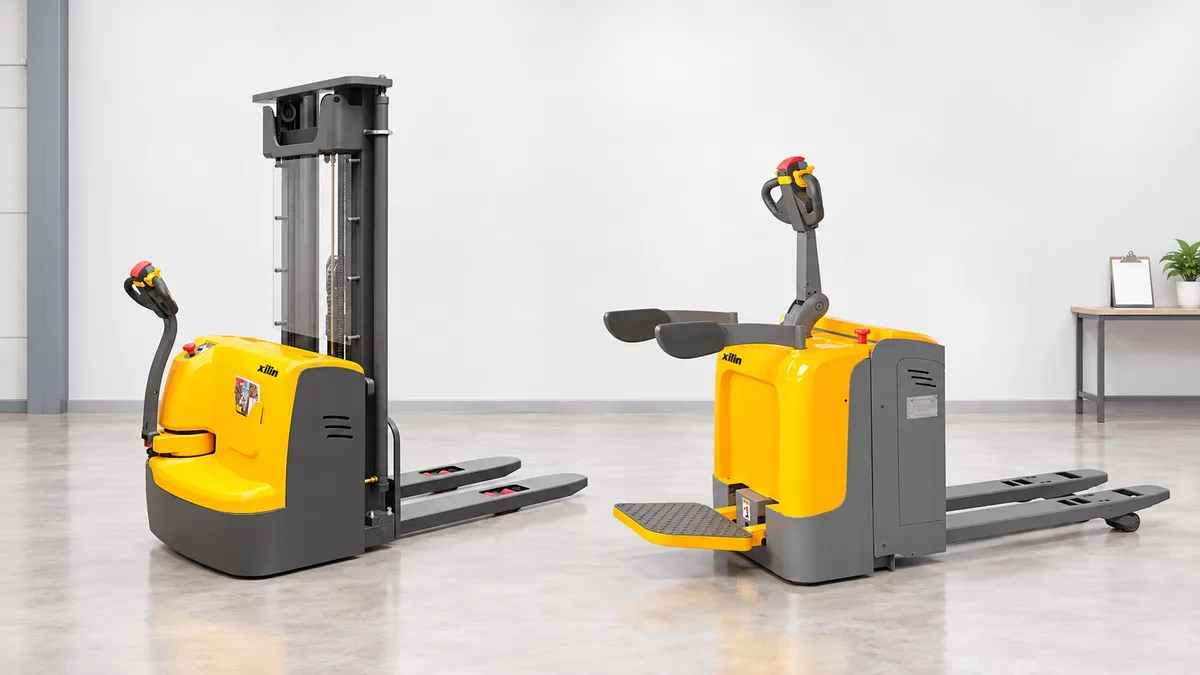

Например, штабелер XILIN CDDR15-III и тележка XILIN CBD20R-II относятся к разным машинам. Но даже точное название модели служит только началом подбора. Совместимость детали подтверждают с учётом конкретного экземпляра и узла.
Отделите неисправность от названия запчасти
Сообщите, что происходит: не поднимается груз, появился шум, заметен износ колеса или срабатывает ошибка. Укажите, когда возникает симптом, с грузом или без него, постоянно или периодически. Не заменяйте описание предположением «нужен контроллер», если диагностика ещё не проводилась.
Код на дисплее полезно сфотографировать вместе с обстоятельствами появления. Он помогает направить диагностику, но сам по себе не доказывает неисправность конкретной детали. Одинаковый симптом может иметь разные причины.
Если машина работает небезопасно, её выводят из эксплуатации по принятому на объекте порядку и передают специалисту. Не продолжайте работу ради записи видео и не снимайте защиту с действующей техники. Для подбора достаточно безопасно полученных сведений.
Какие фотографии действительно помогают
| Кадр | Что должно быть видно | Для чего нужен |
|---|---|---|
| Общий вид | Машина целиком | Проверить тип и исполнение |
| Шильдик | Модель и серийный номер | Идентифицировать экземпляр |
| Узел на машине | Место установки детали | Понять назначение и окружение |
| Деталь | Форма, крепления, маркировка | Сопоставить исполнение |
| Размер | Точки измерения и инструмент | Уточнить геометрию |
Фотографии получают только при безопасном доступе. Разборку и измерения, требующие вмешательства, поручают специалисту.
Сначала сделайте общий кадр узла, затем крупный план. Деталь на столе без контекста бывает трудно отличить от похожего элемента в другом месте машины. Сохраните ориентацию и подпишите, где она установлена.
Маркировку снимайте без бликов, чтобы читались все строки. Для электрического узла нужны обозначения на корпусе и доступные данные разъёма, но не самостоятельная проверка цепей под напряжением. Нечитаемое фото лучше переснять в безопасных условиях, чем интерпретировать по догадке.
Размеры дополняют идентификацию
Для колеса или ролика могут понадобиться наружный диаметр, ширина, посадочные размеры, тип подшипника и способ крепления. Набор параметров зависит от узла: попросите поставщика прислать схему нужных измерений. Так одинаковые слова «ширина ролика» не будут означать разные размеры.
Изношенную деталь нельзя считать точным образцом исходного размера. Сообщите о выработке, деформации и повреждениях. Если размер снят приблизительно, обозначьте его как предварительный. Не округляйте результат молча до ближайшего каталожного значения.
Для уплотнений и других внутренних элементов геометрии может быть недостаточно: важны материал и рабочие условия. Разбирать гидравлический узел ради замера должен подготовленный специалист по предусмотренной процедуре. Безопасность и корректность диагностики важнее скорости отправки заявки.
Почему найденный PDF может не подойти
Запрос «XILIN каталог запчастей PDF» часто приводит к документу для похожей серии. Проверьте модель, редакцию документа и его применимость к серийному номеру. Совпадение обложки или общего рисунка не подтверждает одинаковый состав деталей.

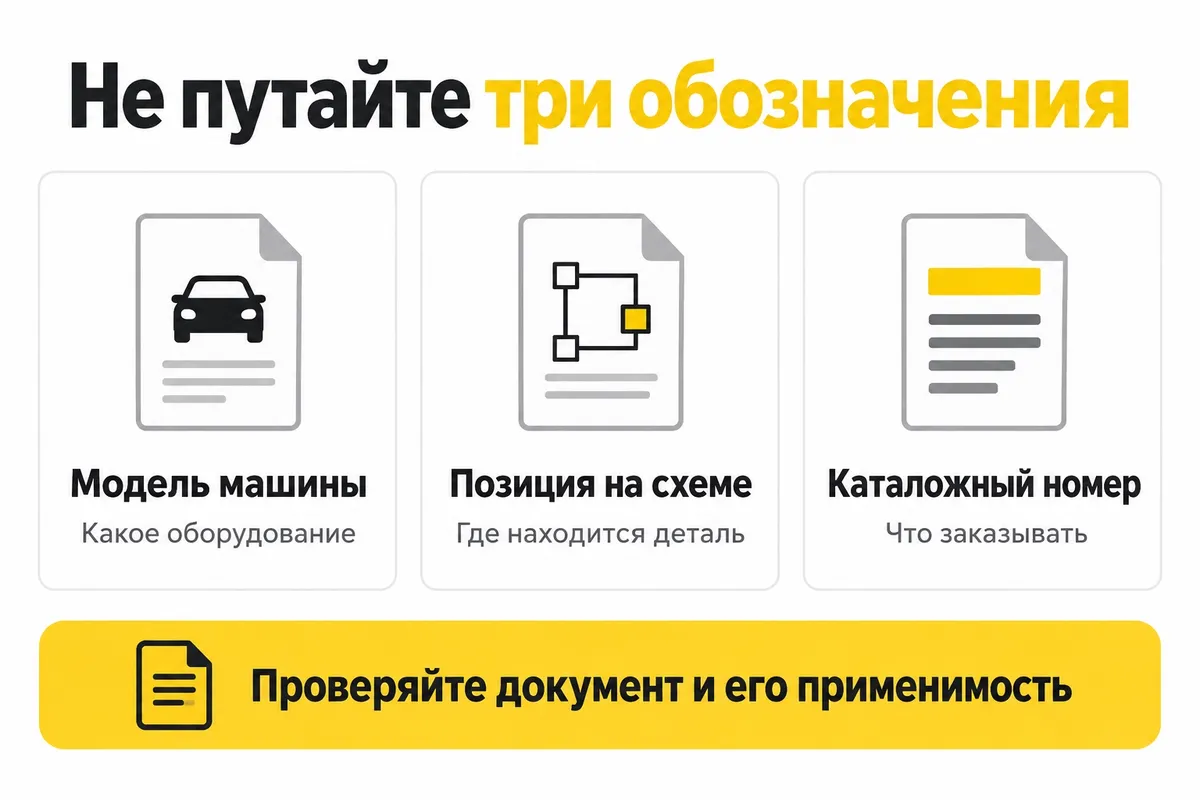

В каталоге различайте номер позиции на схеме и каталожный номер детали. Позиция помогает найти элемент внутри конкретного рисунка, но может не быть артикулом для заказа. Передайте страницу или обозначение схемы вместе с найденным номером.
Если нужного документа нет, запросите подбор по шильдику и фотографии узла через раздел запчастей для складской техники XILIN. Не выбирайте деталь из случайного каталога только потому, что её название совпадает с привычным термином.
Как согласовать оригинальную деталь или замену
В предложении должны быть понятны номер, описание, количество и применимость. Если поставщик предлагает замену старого артикула новым, попросите указать основание совместимости и состав поставки. Иногда требуется комплект, а не отдельный элемент.
Для аналога уточните не только размеры. Материал, допустимая нагрузка, электрические характеристики и способ установки могут влиять на работу узла. Формулировка «подходит по фото» не заменяет подтверждение для вашей машины.
Не переносите опыт с одной единицы парка на все остальные без сверки. Даже у похожих гидравлических тележек встречаются разные исполнения. Сохранённая карточка машины помогает избежать смешения деталей между сотрудниками и заявками.
Что проверить в заказе и при получении
Перед оплатой согласуйте точное наименование, количество, комплектность и условия поставки. Отдельно уточните, включены ли подшипники, крепёж, уплотнения или другие необходимые элементы. Неизвестную комплектность нельзя считать полной по умолчанию.
При получении сопоставьте упаковку и маркировку с согласованным предложением. Зафиксируйте видимые повреждения и отличия до установки. Если деталь отличается от подтверждённой, сначала обратитесь к поставщику, а не пытайтесь доработать её на месте.
Установку и проверку узла поручают специалисту, который отвечает за ремонт. Возврат машины в работу должен опираться на результат проверки, а не только на факт замены детали. Сохраните документы и сведения о выполненных работах в истории техники.
Сделайте следующую заявку проще
Заведите для каждой машины карточку с моделью, серийным номером, фотографией шильдика и ссылками на её документы. Добавляйте подтверждённые номера деталей с датой установки и описанием узла. Не смешивайте в одном списке проверенные позиции и неподтверждённые предположения.
Если деталь заменяют повторно, полезно обсудить причину износа с сервисом. Повторный заказ устраняет последствие, но может не решать проблему условий работы или соседнего узла. История обращений помогает увидеть эту связь.
Хорошая заявка в итоге отвечает на три вопроса: какая машина, какая деталь или неисправность и на основании чего подтверждена совместимость. Такой порядок полезнее длинного перечня похожих артикулов без привязки к оборудованию.

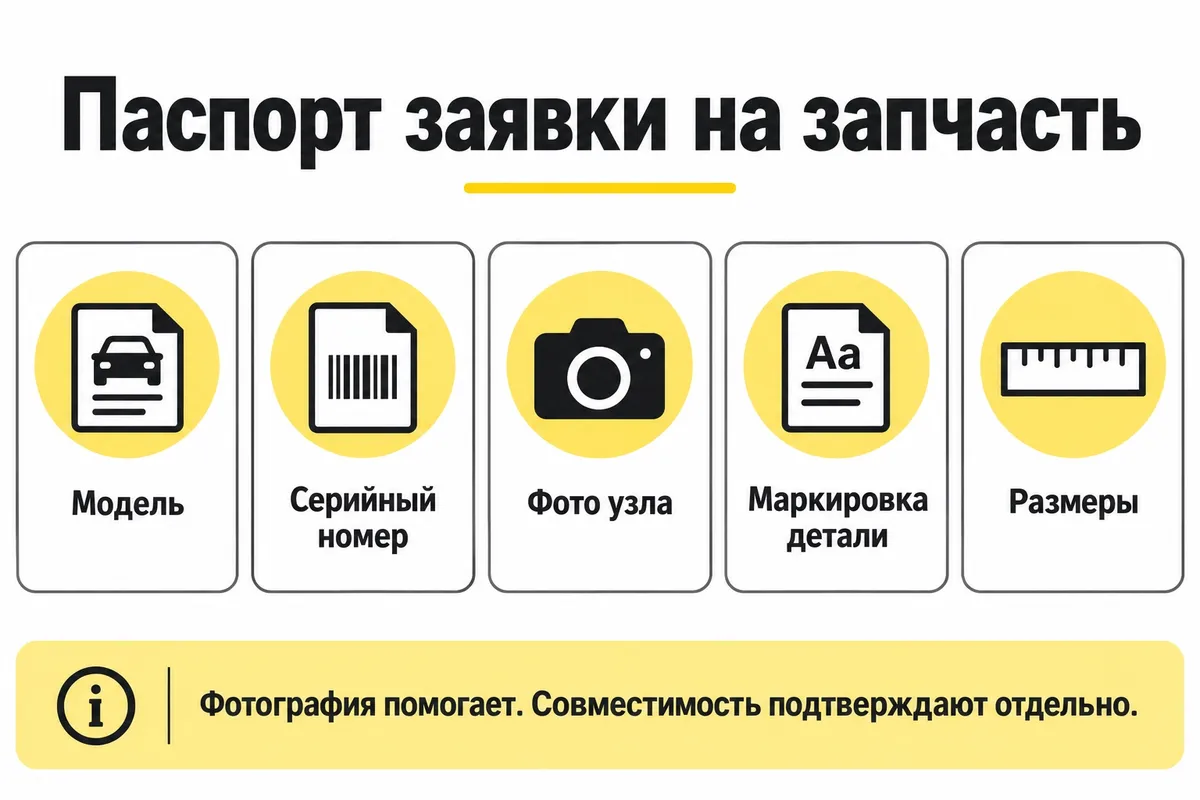

Минимальный пакет для подбора
- Модель, серийный номер и фотография шильдика.
- Описание симптома или подтверждённое название детали.
- Общий вид узла и читаемая маркировка.
- Размеры по согласованной схеме, если они нужны.
- Сведения о ремонтах и заменах, количество и комплектность.
Вопросы перед заказом
Достаточно модели штабелера?
Для начала обращения — да, для окончательного подтверждения часто нужны серийный номер и данные узла.
Можно заказать по фотографии?
Фото помогает идентификации, но не подтверждает все параметры совместимости.
Номер на рисунке является артикулом?
Не обязательно. Это может быть только позиция в схеме.
Можно взять размеры со старого ролика?
Да, если измерение безопасно, но износ и приблизительность нужно указать.
Что делать без шильдика?
Собрать документы, общий вид и данные узлов; окончательный подбор поручить поставщику или сервису.
