Тележка работает, но ведущее колесо изношено, и закупщик получает просьбу заказать «такое же для XILIN». Названия марки для этого мало. Даже внешне похожие колёса могут различаться посадкой, расположением крепежа и исполнением ступицы. Надёжная заявка связывает конкретную машину, её установленный узел и чертёж предлагаемой детали.
Начать стоит с таблички техники и фотографии колеса. Снимать защитные кожухи, поднимать машину и демонтировать узел ради предварительной заявки самостоятельно не нужно. Если крепление скрыто, эту часть проверки поручают сервисному специалисту. Ниже приведён порядок подбора, а не инструкция по замене колеса.
Убедитесь, что требуется именно ведущее колесо
Ведущее колесо получает крутящий момент от привода. Рядом могут находиться опорные колёса, а под вилами располагаются грузовые ролики. При разговоре по телефону их нередко называют одинаково, хотя поставщик ищет совершенно разные детали. Поэтому общий снимок машины и фотография места установки полезнее описания «маленькое жёлтое колесо».

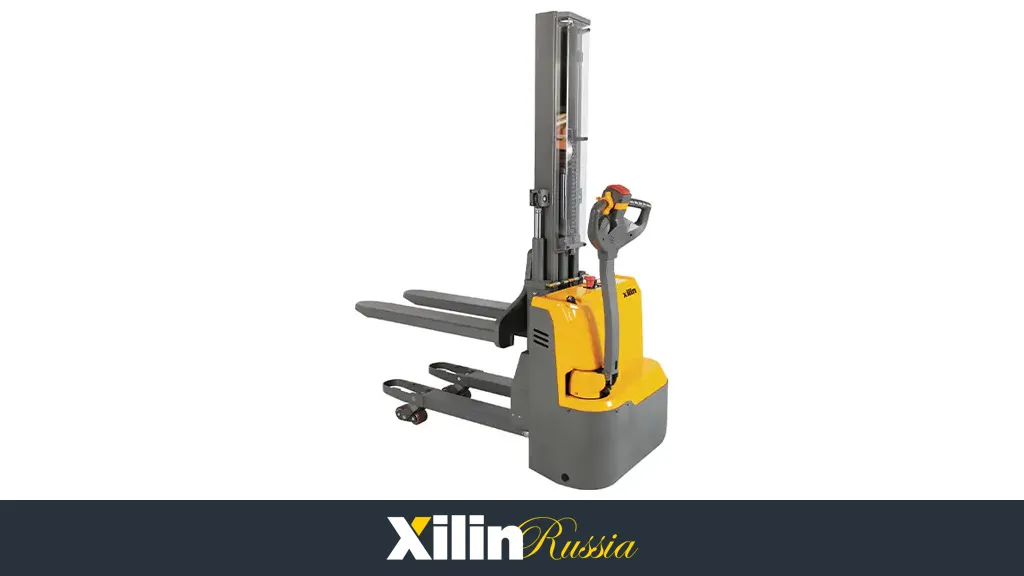

В каталоге есть штабелеры XILIN CDD12RDS-E и электрические тележки. Сходный цвет корпуса не означает одинакового ходового узла. Для своей машины перепишите полное обозначение с суффиксами, серийный номер и год выпуска, если он указан на табличке. Отдельно сообщите, менялись ли ранее привод, ступица или колесо.
Сначала документ, затем измерение
Лучший исходный ориентир для поиска детали: номер по каталогу запчастей, подтверждённый для серийного номера машины. Если такого номера нет, поставщику передают фотографии и размеры. При этом измерение изношенной детали не всегда восстанавливает её исходную геометрию. Стеревшийся наружный слой уменьшает диаметр, а повреждённый край может исказить ширину.
Не округляйте полученное значение до ближайшего числа из интернет-магазина. Укажите, что именно измерили, каким инструментом и в каком состоянии находилась деталь. Полезно приложить фотографию измерения, на которой видно положение инструмента. Размер по изображению без масштаба считается ориентиром и не заменяет чертёж.

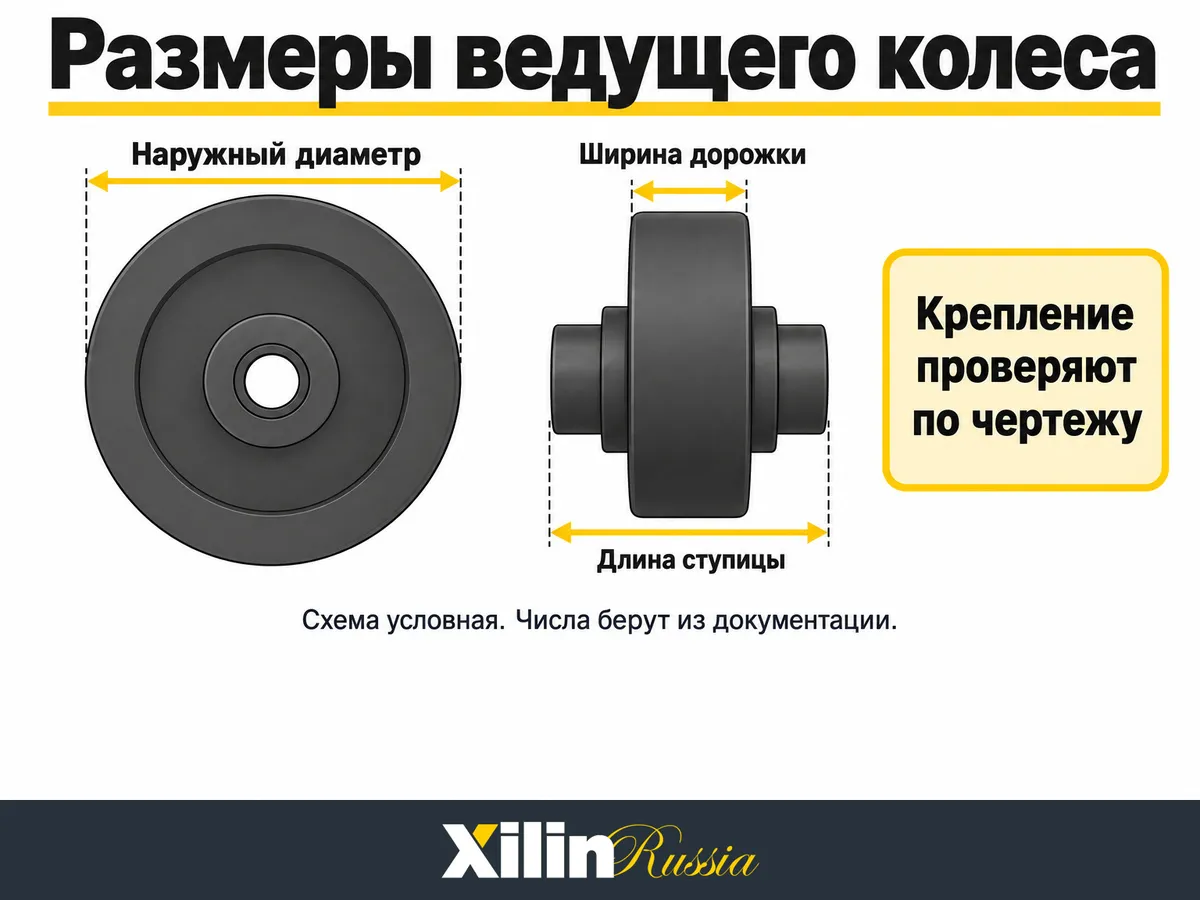

Какие размеры сравнивать
| Параметр | Что уточнить |
|---|---|
| Наружный диаметр | Номинал из документации; отдельно результат измерения изношенного колеса |
| Ширина рабочей дорожки | Ширина контактной части, а не всей выступающей ступицы |
| Длина ступицы | Полный осевой размер и расположение выступов |
| Посадка | Тип соединения и размеры по чертежу |
| Крепёж | Количество отверстий, их расположение и исполнение |
| Материал и исполнение | Подтверждённый состав контактного слоя и назначение детали |
Обозначения и состав размеров зависят от конструкции. Эта таблица не задаёт размеры для всех XILIN.
В технических каталогах производителей колёс отдельно указывают наружный диаметр, ширину, посадочное отверстие и длину ступицы. Для ведущих колёс встречаются разные способы установки, поэтому нельзя считать любое центральное отверстие посадкой под обычную ось. Пример состава параметров приведён в каталоге ведущих колёс Blickle. Это справочник по геометрии, а не подтверждение взаимозаменяемости с XILIN.
Если соединение использует фланец, недостаточно посчитать отверстия. Нужно сверить их расположение относительно центра, посадочные поверхности и осевое положение колеса. Фраза «всё совпало, кроме небольшого выступа» означает, что совместимость пока не подтверждена. Дорабатывать отверстия или подбирать дистанционные элементы без согласованного решения нельзя.
Материал выбирают вместе с условиями работы
После совпадения геометрии обсуждают исполнение контактного слоя. В заявке полезны сведения о покрытии пола, стыках, следах масла или воды, температуре и характере движения. Покажите проблемный участок маршрута. Это позволяет специалисту оценивать условия применения, а не выбирать материал только по цвету фотографии.
Не переносите совет для грузовых роликов гидравлической тележки на ведущее колесо электрической машины. У ведущего колеса своя работа в приводе, и допустимая замена должна быть подтверждена для узла. Если поставщик предлагает иной материал, попросите указать точный артикул, область применения и основание совместимости. Обещания «мягче» или «дольше ходит» без условий сравнения мало помогают при заказе.
Соберите один пакет данных

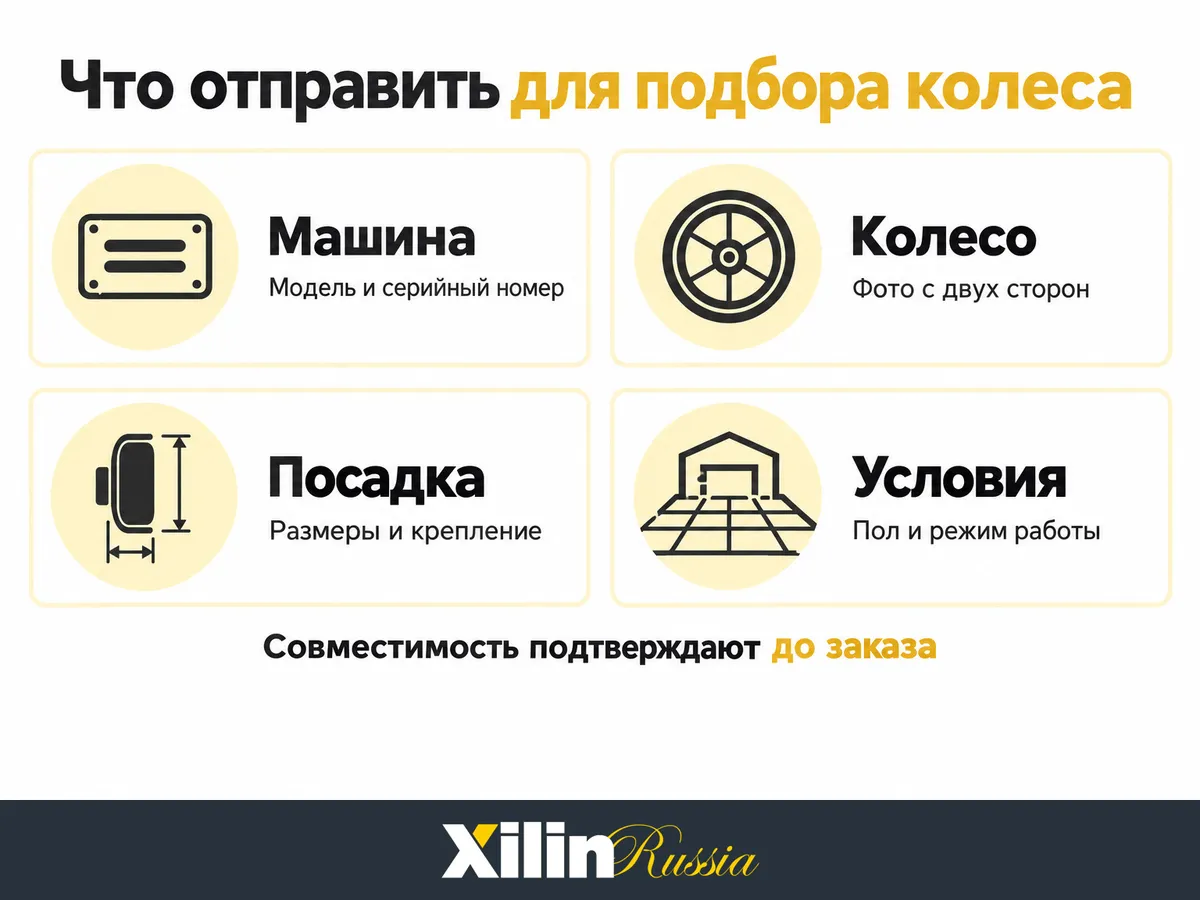

Отправьте поставщику общий вид машины, читаемую табличку, колесо с доступных сторон и фотографию места установки. Если деталь уже снята специалистом, добавьте снимки торцевых поверхностей и крепления. Старые фотографии из переписки пометьте отдельно: они могут относиться к прежнему исполнению узла.
Для XILIN CBD20R-II, как и для другой техники, одной строки с названием серии недостаточно для заказа запасной части. Точные варианты и документы следует связать с вашей машиной. В заявке через раздел запчастей удобно сохранить данные одним сообщением, чтобы размеры и фотографии не потерялись между разными переписками.
Что должно остаться в согласованной заявке
- Полная модель и серийный номер машины; сведения о прежних заменах узла.
- Номер детали или согласованный чертёж с размерами и фотографиями.
- Артикул предлагаемого колеса и подтверждение его применения на этой машине.
- Комплект поставки: только колесо или дополнительные детали, перечисленные отдельно.
- Ответственный за установку и проверку результата после замены.
Что проверить при получении
До передачи колеса в монтаж сопоставьте маркировку упаковки, артикул и фактическое исполнение с согласованной заявкой. Сфотографируйте поставленную деталь рядом с документом. Если отличается посадка, ширина ступицы или расположение крепежа, остановите установку и отправьте расхождение поставщику. Возможность прикрутить деталь ещё не доказывает пригодность замены.
После установки проверку машины выполняют по её руководству и принятому порядку сервиса. Закупщик сохраняет артикул, дату, исполнителя и результат проверки. Такие записи особенно полезны, когда на складе работают несколько похожих самоходных штабелеров: в следующий раз заявку можно начать с истории конкретной машины, не повторяя поиск с нуля.
Если колесо приходится менять повторно
Заказ нового колеса не закрывает вопрос о причине повторного повреждения. В обращении в сервис опишите, как выглядит износ: равномерно по окружности, отдельным участком, по одному краю или с отслоением покрытия. Добавьте дату предыдущей замены и условия, после которых заметили изменение. По этим сведениям специалист определяет дальнейшую проверку; покупать другой материал наугад преждевременно.
Снимки полезно делать в одинаковом ракурсе, чтобы можно было сопоставить состояние детали. Не назначайте самостоятельный срок замены по одной фотографии и не пытайтесь проверить сцепление заведомо повреждённого колеса разгоном или резким торможением. При признаках неисправности вопрос допуска машины решают по руководству и через ответственного за её техническое состояние.
Как избежать подмены при согласовании аналога
Возможна ситуация: исходное колесо поставляется только под заказ, а продавец предлагает доступный аналог с близкими внешними размерами. Попросите сравнение именно вашей детали и предложенной позиции, включая посадку и исполнение. Ответ «подходит для техники XILIN» слишком широкий. Зафиксируйте, для какого узла подтверждена замена и какие данные машины использовались при подборе.
Если предлагают колесо в сборе со ступицей, выясните, какие элементы входят в поставку и что сохраняется от старого узла. Это влияет на комплектность заказа и работу сервисного специалиста. Менять согласованный состав комплекта в момент установки без повторной проверки не стоит: недостающая деталь может обнаружиться, когда техника уже выведена из работы.
Вопросы перед заказом
Можно ли заказать по двум размерам: диаметру и ширине?
Этого недостаточно для ведущего колеса. Нужны данные посадки и крепления, а также подтверждение применения для конкретного ходового узла.
Что делать, если старый номер детали не читается?
Передать табличку машины, фотографии и доступные размеры. Скрытую посадку должен проверить специалист; угадывать её по похожей фотографии нельзя.
Нужна ли новая заявка, если раньше покупали такое же колесо?
Проверьте, что заказ относится к той же машине и после прошлой поставки узел не меняли. Сохранённый артикул помогает, но фактическое исполнение всё равно сверяют.
